Transistörler - FET, MOSFET - Tekil

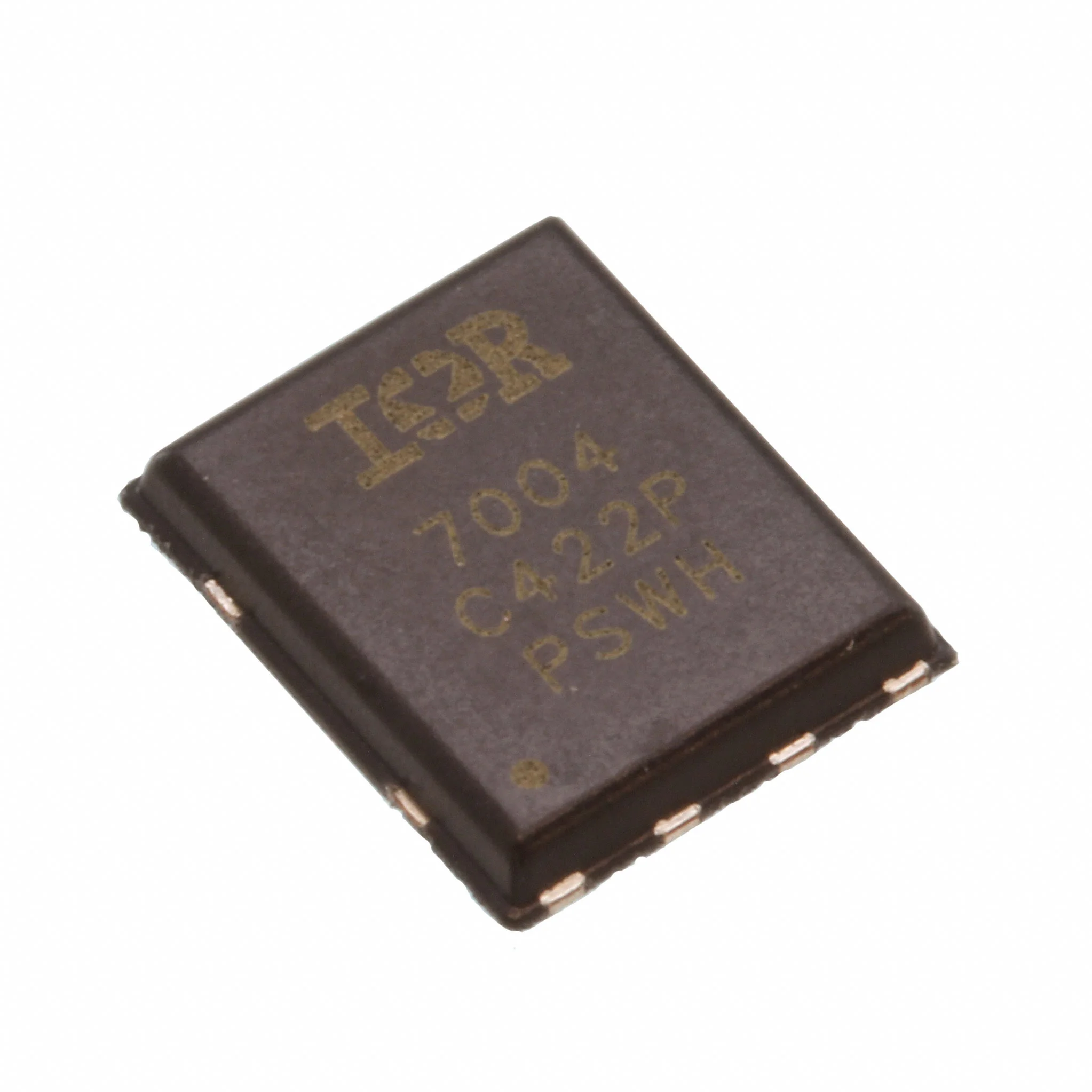

IRFH7004TRPBF
MOSFET N-CH 40V 100A 8PQFN
- Üretici
- Infineon Technologies
- Paket/Kılıf
- 8-VQFN Exposed Pad
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IRFH7004
IRFH7004TRPBF Hakkında
IRFH7004TRPBF, Infineon Technologies tarafından üretilen N-Channel MOSFET transistörüdür. 40V drain-source voltajı ve 100A sürekli drain akımı kapasitesi ile güç yönetimi uygulamalarında kullanılır. 1.4mΩ maksimum RDS(on) değeri düşük ısı kaybı sağlar. 8-PQFN (5x6) yüzey montaj paketi ile yoğun tasarımlar için uygundur. Motor kontrol, güç kaynakları, DC-DC dönüştürücüler ve anahtarlama uygulamalarında tercih edilir. -55°C ile 150°C arasında çalışır ve 156W maksimum güç dağılımı kapasitesine sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 100A (Tc) |
| Drain to Source Voltage (Vdss) | 40 V |
| Drive Voltage (Max Rds On, Min Rds On) | 6V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 194 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 6419 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-VQFN Exposed Pad |
| Part Status | Active |
| Power Dissipation (Max) | 156W (Tc) |
| Rds On (Max) @ Id, Vgs | 1.4mOhm @ 100A, 10V |
| Supplier Device Package | 8-PQFN (5x6) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 3.9V @ 150µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
