Transistörler - FET, MOSFET - Tekil

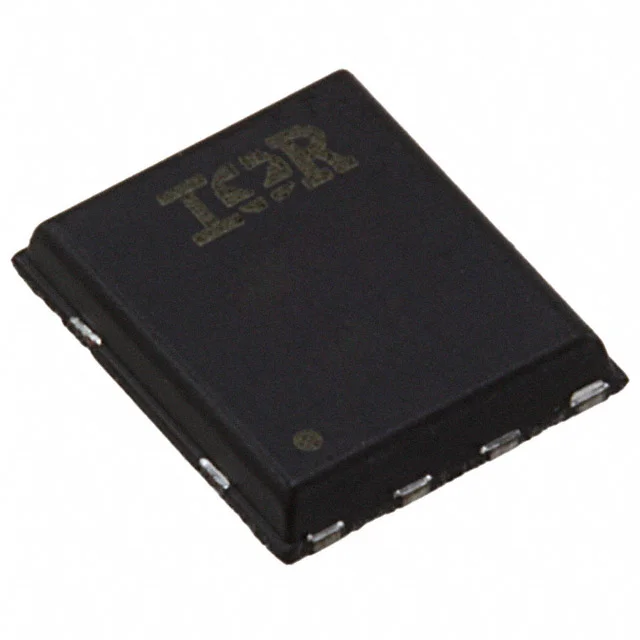

IRFH4201TRPBF
MOSFET N-CH 25V 49A 8PQFN
- Üretici
- Infineon Technologies
- Paket/Kılıf
- 8-PowerVDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IRFH4201
IRFH4201TRPBF Hakkında
IRFH4201TRPBF, Infineon Technologies tarafından üretilen N-Channel MOSFET transistördür. 25V drain-source voltajı ve 49A sürekli drain akımı kapasitesi ile düşük güç uygulamalarında kullanılır. 0.95mOhm (10V, 50A) on-resistance değeri ile verimli anahtarlama sağlar. 8-PQFN (5x6) yüzey montaj paketinde sunulan bu bileşen, güç yönetimi devreleri, DC-DC konvertörleri, motor kontrolü ve LED sürücü uygulamalarında yaygın olarak tercih edilir. -55°C ile 150°C arasında çalışma sıcaklığı aralığında güvenilir performans sunar. Düşük gate charge (94nC) hızlı anahtallama transientlerine imkan tanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 49A (Ta) |
| Drain to Source Voltage (Vdss) | 25 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 94 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 6100 pF @ 13 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerVDFN |
| Part Status | Obsolete |
| Power Dissipation (Max) | 3.5W (Ta), 156W (Tc) |
| Rds On (Max) @ Id, Vgs | 0.95mOhm @ 50A, 10V |
| Supplier Device Package | 8-PQFN (5x6) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.1V @ 150µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
