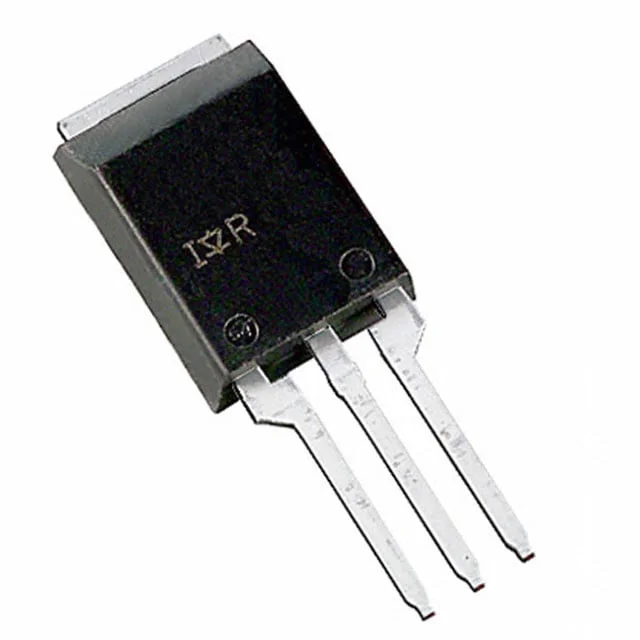

IRFBA90N20DPBF
MOSFET N-CH 200V 98A SUPER-220
- Üretici
- Infineon Technologies
- Paket/Kılıf
- TO-273AA
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IRFBA90N20D
IRFBA90N20DPBF Hakkında
IRFBA90N20DPBF, Infineon Technologies tarafından üretilen 200V N-Channel MOSFET transistördür. Maksimum 98A sürekli dren akımı ve 23mOhm on-state direnci ile yüksek güç uygulamalarında kullanılır. 650W güç yayılması kapasitesi ve geniş çalışma sıcaklığı aralığı (-55°C ~ 175°C) sayesinde endüstriyel motor kontrolü, DC-DC dönüştürücüler, güç kaynakları ve ağır yük anahtarlaması uygulamalarında tercih edilir. SUPER-220™ (TO-273AA) paketi ile through-hole montajını destekler ve 240nC gate charge değeri hızlı anahtarlama performansı sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 98A (Tc) |
| Drain to Source Voltage (Vdss) | 200 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 240 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 6080 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-273AA |
| Part Status | Obsolete |
| Power Dissipation (Max) | 650W (Tc) |
| Rds On (Max) @ Id, Vgs | 23mOhm @ 59A, 10V |
| Supplier Device Package | SUPER-220™ (TO-273AA) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±30V |
| Vgs(th) (Max) @ Id | 5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
