Transistörler - FET, MOSFET - Tekil

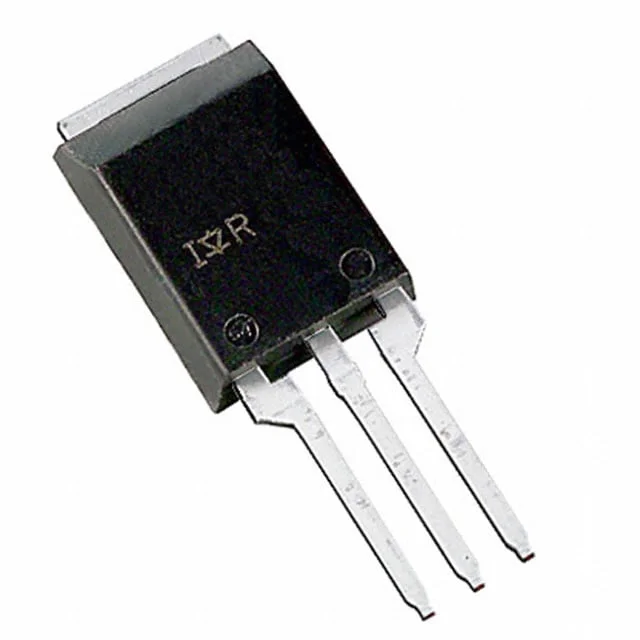

IRFBA22N50APBF
MOSFET N-CH 500V 24A SUPER-220
- Üretici
- Vishay
- Paket/Kılıf
- TO-273AA
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IRFBA22N50APBF
IRFBA22N50APBF Hakkında
IRFBA22N50APBF, Vishay tarafından üretilen N-Channel MOSFET transistörüdür. 500V drain-source gerilimi ve 24A sürekli drenaj akımı ile yüksek voltaj uygulamalarında kullanılır. 230mΩ maksimum RDS(on) değeri ile verimli güç anahtarlaması sağlar. Through-hole Super-220™ paketinde sunulan bu bileşen, endüstriyel kontrol devreleri, güç kaynakları, motor sürücüleri ve anahtarlama güç kaynakları (SMPS) gibi uygulamalarda tercih edilir. -55°C ile 150°C arasında çalışma sıcaklığına sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 24A (Tc) |
| Drain to Source Voltage (Vdss) | 500 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 115 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 3400 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | Super-220™ |
| Part Status | Obsolete |
| Power Dissipation (Max) | 340W (Tc) |
| Rds On (Max) @ Id, Vgs | 230mOhm @ 13.8A, 10V |
| Supplier Device Package | SUPER-220™ (TO-273AA) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±30V |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
