Transistörler - FET, MOSFET - Tekil

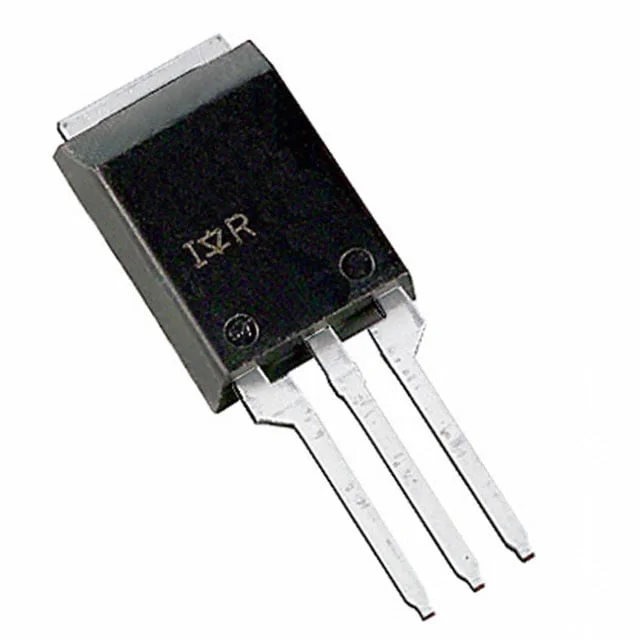

IRFBA1405PPBF
MOSFET N-CH 55V 174A SUPER-220
- Üretici
- Infineon Technologies
- Paket/Kılıf
- TO-273AA
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IRFBA1405
IRFBA1405PPBF Hakkında
IRFBA1405PPBF, Infineon Technologies tarafından üretilen N-Channel MOSFET transistördür. 55V Drain-Source gerilimi ve 174A sürekli drenaj akımı kapasitesi ile güç uygulamalarında kullanılır. 5mOhm on-resistance değeri sayesinde düşük güç kaybı sağlar. TO-273AA (SUPER-220) paketinde sunulan bu bileşen, motor kontrolü, güç kaynakları, DC-DC konvertörleri ve ağır yük anahtarlaması gibi uygulamalarda tercih edilir. -40°C ile 175°C arasında çalışma sıcaklığı aralığına sahiptir. Maksimum 330W güç disipasyonu kapasitesi ile endüstriyel ve otomotiv uygulamalarında kullanım için tasarlanmıştır. Not: Bu ürün üretimi durdurulmuş (obsolete) durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 174A (Tc) |
| Drain to Source Voltage (Vdss) | 55 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 260 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 5480 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | TO-273AA |
| Part Status | Obsolete |
| Power Dissipation (Max) | 330W (Tc) |
| Rds On (Max) @ Id, Vgs | 5mOhm @ 101A, 10V |
| Supplier Device Package | SUPER-220™ (TO-273AA) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
