IRFBA1405P

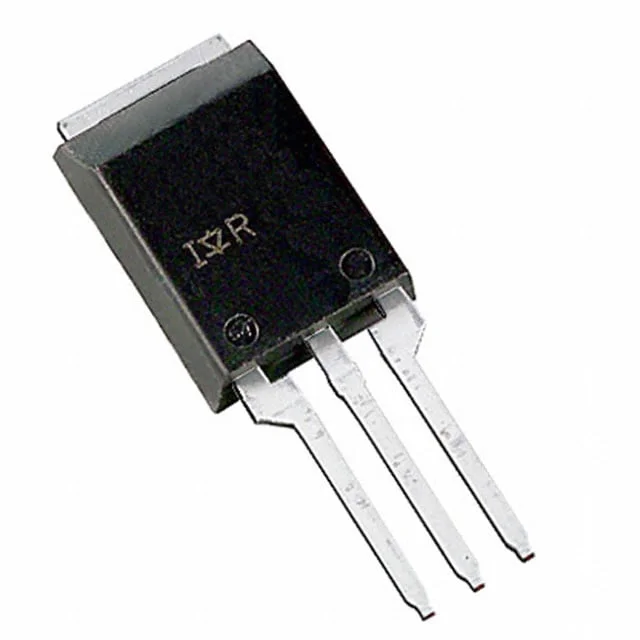

MOSFET N-CH 55V 174A SUPER-220
- Üretici
- Infineon Technologies
- Paket/Kılıf
- TO-273AA
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IRFBA1405P
IRFBA1405P Hakkında
IRFBA1405P, Infineon Technologies tarafından üretilen N-channel MOSFET transistörüdür. 55V drain-source gerilimi ve 174A sürekli drain akımı ile yüksek akım uygulamalarına uygun olarak tasarlanmıştır. 5mΩ maksimum RDS(on) değeri ile düşük iletim kaybı sağlar. TO-273AA (SUPER-220™) paketinde sunulan bu bileşen, güç yönetimi sistemleri, motor sürücüleri, anahtarlamalı güç kaynakları ve invertör devreleri gibi endüstriyel elektronik uygulamalarında kullanılır. -40°C ile 175°C arasında çalışma sıcaklığı aralığında 330W güç yayılımına kapasite sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 174A (Tc) |
| Drain to Source Voltage (Vdss) | 55 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 260 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 5480 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | TO-273AA |
| Part Status | Obsolete |
| Power Dissipation (Max) | 330W (Tc) |
| Rds On (Max) @ Id, Vgs | 5mOhm @ 101A, 10V |
| Supplier Device Package | SUPER-220™ (TO-273AA) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
