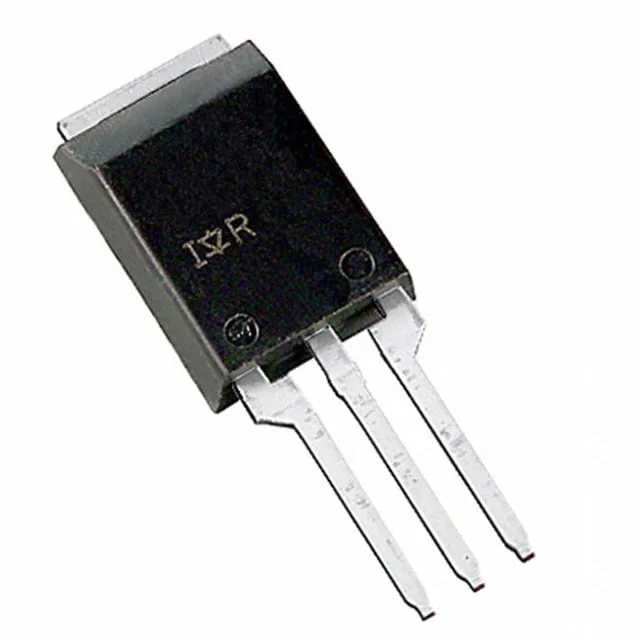

IRFBA1404PPBF
MOSFET N-CH 40V 206A SUPER-220
- Üretici
- Infineon Technologies
- Paket/Kılıf
- TO-273AA
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IRFBA1404
IRFBA1404PPBF Hakkında
IRFBA1404PPBF, Infineon Technologies tarafından üretilen N-Channel MOSFET transistördür. 40V dren-kaynak gerilimi ve 206A sürekli dren akımı kapasitesiyle güç uygulamalarında kullanılır. 3.7mOhm tipik on-direnç (Rds On) ile düşük güç kaybı sağlar. TO-273AA (SUPER-220) paketinde sunulan bu bileşen, motor kontrolü, güç kaynakları, DC-DC dönüştürücüler ve endüstriyel sürücü uygulamalarında yer alır. -40°C ile 175°C arasında çalışır ve 300W maksimum güç saçılımı tolere eder.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 206A (Tc) |
| Drain to Source Voltage (Vdss) | 40 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 200 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 7360 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | TO-273AA |
| Part Status | Obsolete |
| Power Dissipation (Max) | 300W (Tc) |
| Rds On (Max) @ Id, Vgs | 3.7mOhm @ 95A, 10V |
| Supplier Device Package | SUPER-220™ (TO-273AA) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
