Transistörler - FET, MOSFET - Tekil

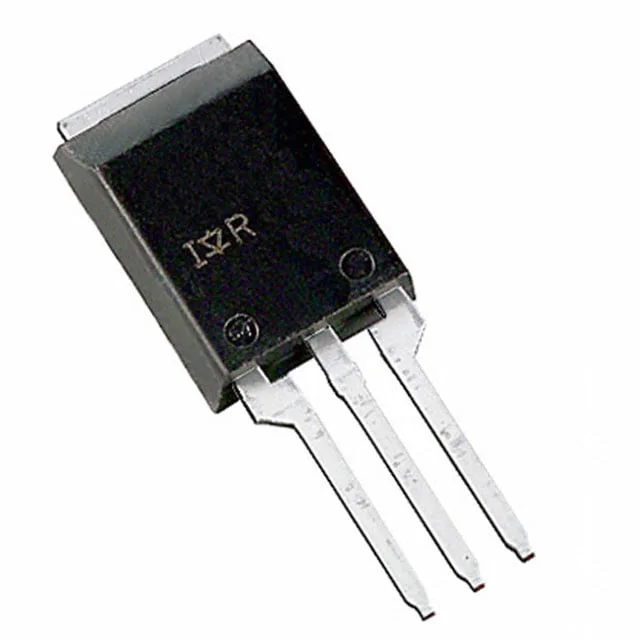

IRFBA1404P
MOSFET N-CH 40V 206A SUPER-220
- Üretici
- Infineon Technologies
- Paket/Kılıf
- TO-273AA
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IRFBA1404P
IRFBA1404P Hakkında
IRFBA1404P, Infineon Technologies tarafından üretilen N-Channel MOSFET transistördür. 40V Drain-Source gerilim ve 206A sürekli dren akımı kapasitesi ile güç uygulamalarında kullanılır. 3.7mOhm (10V, 95A) düşük açık direnci sayesinde enerji verimliliği sağlar. TO-273AA (SUPER-220™) paketinde sunulan bu bileşen, DC-DC konvertörler, motor kontrol devreleri, güç kaynakları ve endüstriyel uygulamalarda anahtarlama elemanı olarak görev yapar. -40°C ile 175°C arasında çalışabilir ve 300W güç yayınlayabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 206A (Tc) |
| Drain to Source Voltage (Vdss) | 40 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 200 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 7360 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | TO-273AA |
| Part Status | Obsolete |
| Power Dissipation (Max) | 300W (Tc) |
| Rds On (Max) @ Id, Vgs | 3.7mOhm @ 95A, 10V |
| Supplier Device Package | SUPER-220™ (TO-273AA) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
