Transistörler - FET, MOSFET - Tekil

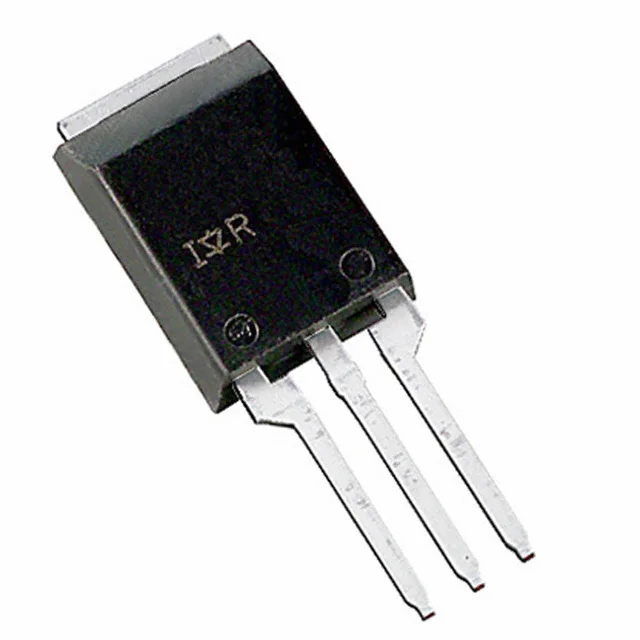

IRFBA1404
MOSFET N-CH 40V 206A SUPER-220
- Üretici
- Infineon Technologies
- Paket/Kılıf
- TO-273AA
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IRFBA1404
IRFBA1404 Hakkında
IRFBA1404, Infineon Technologies tarafından üretilen N-Channel MOSFET transistördür. 40V dren-kaynak gerilimi (Vdss) ve 206A sürekli dren akımı (Id) ile yüksek akım uygulamalarında kullanılır. 3.7mΩ maksimum RDS(on) değeri ile düşük direnç kaybı sağlar. SUPER-220 (TO-273AA) paketindeki bu transistör, güç elektronikleri, motor kontrol devreleri, anahtarlama uygulamaları ve güç yönetim sistemlerinde yaygın olarak tercih edilir. 10V gate sürüş gerilimi ile kolaylıkla kontrol edilebilir ve 300W güç tüketebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 206A (Ta) |
| Drain to Source Voltage (Vdss) | 40 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 200 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 7360 pF @ 25 V |
| Mounting Type | Through Hole |
| Package / Case | TO-273AA |
| Part Status | Obsolete |
| Power Dissipation (Max) | 300W (Tc) |
| Rds On (Max) @ Id, Vgs | 3.7mOhm @ 95A, 10V |
| Supplier Device Package | SUPER-220™ (TO-273AA) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
