Transistörler - FET, MOSFET - Tekil

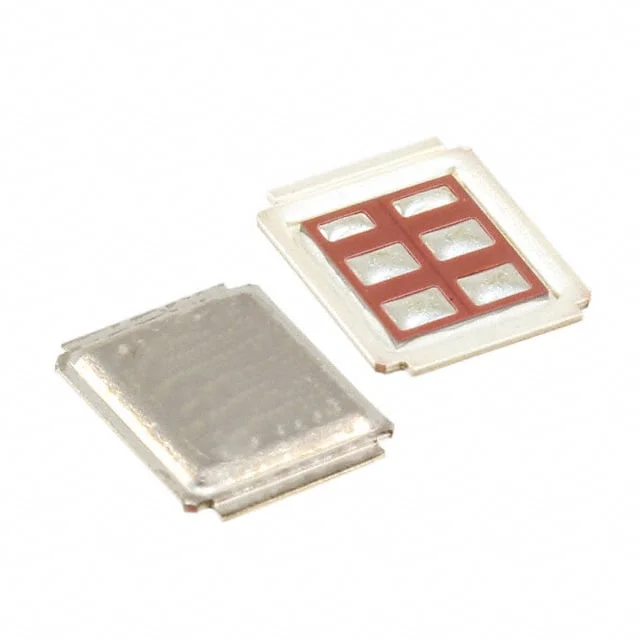

IRF7780MTRPBF
MOSFET N-CH 75V 89A DIRECTFET
- Üretici
- Infineon Technologies
- Paket/Kılıf
- DirectFET™ Isometric ME
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IRF7780
IRF7780MTRPBF Hakkında
IRF7780MTRPBF, Infineon Technologies tarafından üretilen N-Channel MOSFET transistördür. 75V drain-source gerilimi ve 89A sürekli drenaj akımı kapasitesi ile yüksek akım uygulamalarında kullanılır. DirectFET™ Isometric ME paket teknolojisi sayesinde kompakt PCB tasarımlarına uyum sağlar. 5.7mΩ düşük on-direnci (Rds On) ile enerji kaybını minimize eder. -55°C ile 150°C arasında güvenilir çalışma aralığına sahiptir. Güç yönetimi, motor kontrolü, DC-DC konverterler, inverterler ve elektrik araç uygulamalarında yaygın olarak tercih edilir. Düşük gate charge (186nC) hızlı anahtarlama özelliği sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 89A (Tc) |
| Drain to Source Voltage (Vdss) | 75 V |
| Drive Voltage (Max Rds On, Min Rds On) | 6V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 186 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 6504 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | DirectFET™ Isometric ME |
| Part Status | Active |
| Power Dissipation (Max) | 96W (Tc) |
| Rds On (Max) @ Id, Vgs | 5.7mOhm @ 53A, 10V |
| Supplier Device Package | DirectFET™ Isometric ME |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 3.7V @ 150µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
