Transistörler - FET, MOSFET - Tekil

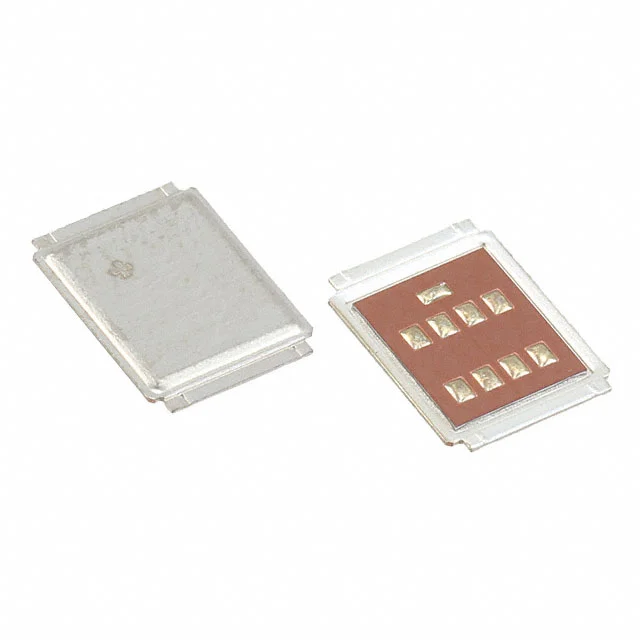

IRF7769L1TRPBF
MOSFET N-CH 100V 20A DIRECTFET
- Üretici
- Infineon Technologies
- Paket/Kılıf
- DirectFET™ Isometric L8
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IRF7769L1
IRF7769L1TRPBF Hakkında
IRF7769L1TRPBF, Infineon Technologies tarafından üretilen N-Channel MOSFET transistördür. 100V drain-source gerilimi ve 20A sürekli drain akımı kapasitesi ile güç yönetimi ve anahtarlama uygulamalarında kullanılır. DirectFET™ Isometric L8 paketinde sunulan bu komponentin 3.5mΩ on-state direnci düşük enerji kaybı sağlar. -55°C ile 175°C arasında çalışabilmesi, çeşitli endüstriyel ve tüketici elektronik uygulamalarına uygun hale getirir. Özellikle DC-DC dönüştürücüler, invertörler, motor kontrol devreleri ve güç kaynakları tasarımında tercih edilir. 10V gate sürücü gerilimi ile standart lojik seviyesi uyumludur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 20A (Ta), 124A (Tc) |
| Drain to Source Voltage (Vdss) | 100 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 300 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 11560 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | DirectFET™ Isometric L8 |
| Part Status | Active |
| Power Dissipation (Max) | 3.3W (Ta), 125W (Tc) |
| Rds On (Max) @ Id, Vgs | 3.5mOhm @ 74A, 10V |
| Supplier Device Package | DirectFET™ Isometric L8 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
