Transistörler - FET, MOSFET - Tekil

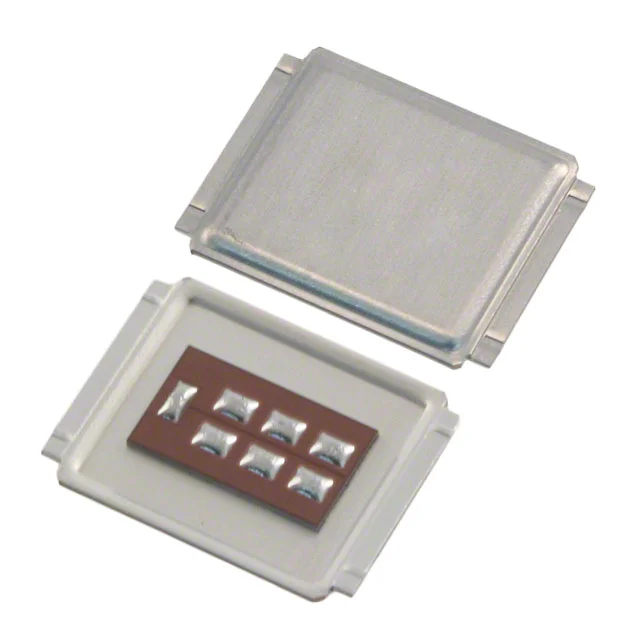

IRF7748L1TRPBF
MOSFET N-CH 60V 28A DIRECTFET
- Üretici
- Infineon Technologies
- Paket/Kılıf
- DirectFET™ Isometric L6
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IRF7748L1
IRF7748L1TRPBF Hakkında
IRF7748L1TRPBF, Infineon Technologies tarafından üretilen N-Channel MOSFET transistördür. 60V drain-source gerilimi ve 28A sürekli drain akımı ile tasarlanmış olan bu bileşen, DirectFET™ Isometric L6 paket formatında sunulmaktadır. 2.2mΩ maksimum Rds(on) değeri ile düşük kayıp uygulamalar için uygundur. -55°C ile 175°C arasında çalışma sıcaklığında kullanılabilir. Güç kaynağı sistemleri, motor kontrol devreleri, anahtarlama uygulamaları ve güç yönetimi sistemlerinde yaygın olarak kullanılan bu MOSFET, yüksek anahtarlama hızı ve düşük on-dirençi özellikleriyle tercih edilmektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 28A (Ta), 148A (Tc) |
| Drain to Source Voltage (Vdss) | 60 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 220 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 8075 pF @ 50 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | DirectFET™ Isometric L6 |
| Part Status | Active |
| Power Dissipation (Max) | 3.3W (Ta), 94W (Tc) |
| Rds On (Max) @ Id, Vgs | 2.2mOhm @ 89A, 10V |
| Supplier Device Package | DIRECTFET L6 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
