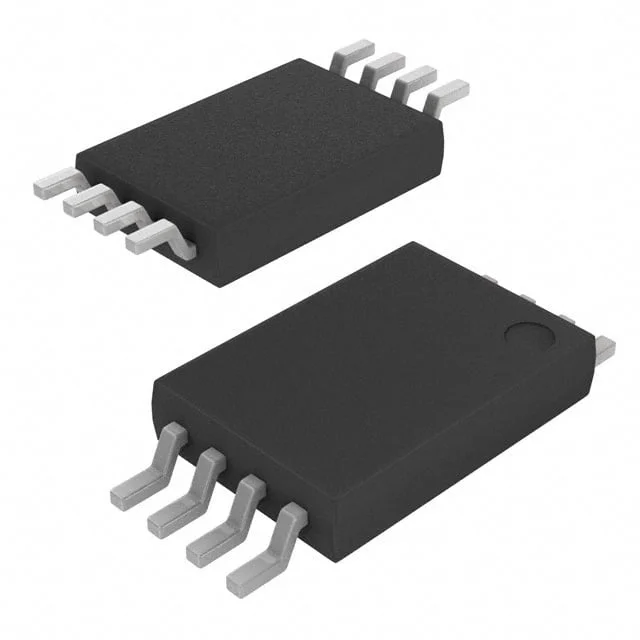

IRF7700GTRPBF
MOSFET P-CH 20V 8.6A 8TSSOP
- Üretici
- Infineon Technologies
- Paket/Kılıf
- 8-TSSOP
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IRF7700
IRF7700GTRPBF Hakkında
IRF7700GTRPBF, Infineon Technologies tarafından üretilen P-Channel MOSFET transistördür. 20V drain-source gerilimi ve 8.6A sürekli drain akımı ile düşük güç uygulamalarında kullanılır. 15mOhm maksimum on-direnç (Rds) ile verimli anahtarlama sağlar. 8-pin TSSOP yüzey montaj pakajında sunulan bu bileşen, güç yönetimi devreleri, analog anahtarlar ve motor kontrol uygulamalarında yer alır. -55°C ile 150°C arasında çalışabilir. Düşük gate charge karakteristiği (89nC) ile hızlı anahtarlama yapabilir. Not: Bu ürün üretimi durdurulmuş olup, yeni tasarımlarda kullanılması önerilmez.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 8.6A (Ta) |
| Drain to Source Voltage (Vdss) | 20 V |
| Drive Voltage (Max Rds On, Min Rds On) | 2.5V, 4.5V |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 89 nC @ 5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 4300 pF @ 15 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Part Status | Obsolete |
| Power Dissipation (Max) | 1.5W (Ta) |
| Rds On (Max) @ Id, Vgs | 15mOhm @ 8.6A, 4.5V |
| Supplier Device Package | 8-TSSOP |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±12V |
| Vgs(th) (Max) @ Id | 1.2V @ 250µA |
