IRF7580MTRPBF

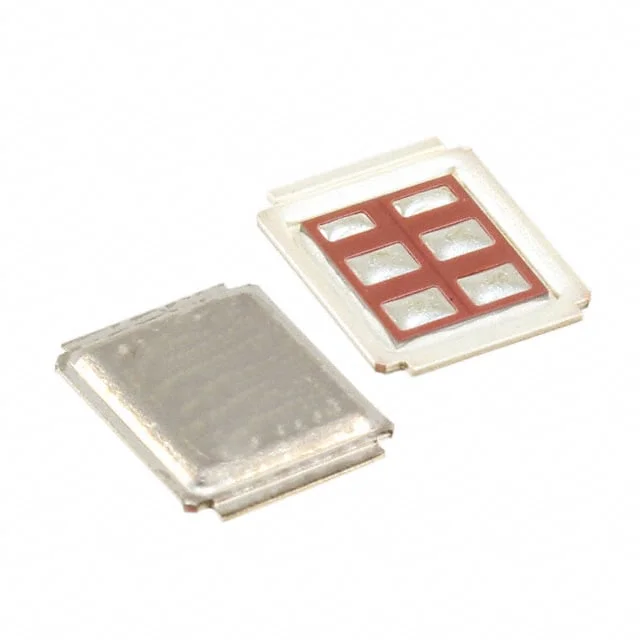

MOSFET N-CH 60V 114A DIRECTFET
- Üretici
- Infineon Technologies
- Paket/Kılıf
- DirectFET™ Isometric ME
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IRF7580
IRF7580MTRPBF Hakkında
IRF7580MTRPBF, Infineon Technologies tarafından üretilen N-Channel MOSFET transistördür. 60V drain-source gerilimi ile 114A sürekli drenaj akımı kapasitesine sahip bu bileşen, düşük 3.6mΩ (10V, 70A) on-resistance değeri ile güç anahtarlama uygulamalarında verimli çalışır. DirectFET™ Isometric ME paket tipi ile kompakt tasarım sunar. -55°C ile 175°C arasındaki geniş çalışma sıcaklığı aralığında, 10V ve 6V drive voltajlarında optimize edilmiştir. Anahtarlama güç kaynakları, motor kontrolü, güç dağıtım uygulamaları ve benzer yüksek akımlı switching devrelerde kullanılmaya uygundur. Ancak, Part Status olarak "Not For New Designs" olarak işaretlendiğinden yeni tasarımlarda alternatiflerin göz önüne alınması önerilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 114A (Tc) |
| Drain to Source Voltage (Vdss) | 60 V |
| Drive Voltage (Max Rds On, Min Rds On) | 6V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 180 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 6510 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | DirectFET™ Isometric ME |
| Part Status | Not For New Designs |
| Power Dissipation (Max) | 115W (Tc) |
| Rds On (Max) @ Id, Vgs | 3.6mOhm @ 70A, 10V |
| Supplier Device Package | DirectFET™ Isometric ME |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 3.7V @ 150µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
