Transistörler - FET, MOSFET - Tekil

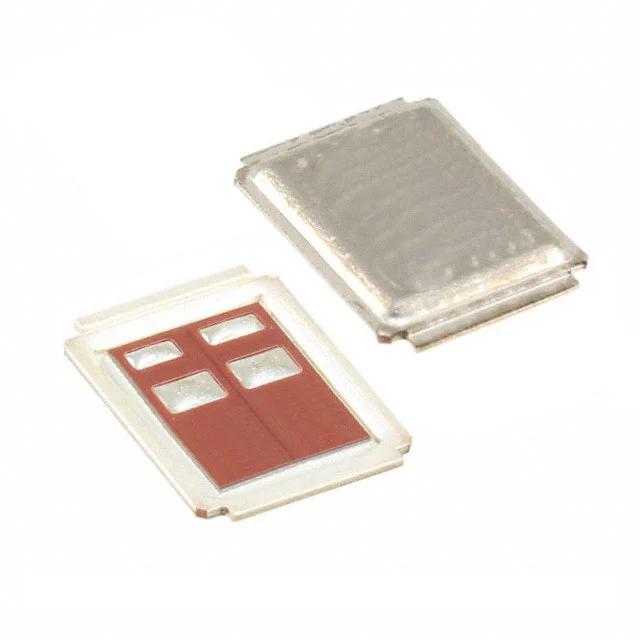

IRF7483MTRPBF
MOSFET N-CH 40V 135A DIRECTFET
- Üretici
- Infineon Technologies
- Paket/Kılıf
- DirectFET™ Isometric MF
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IRF7483
IRF7483MTRPBF Hakkında
IRF7483MTRPBF, Infineon Technologies tarafından üretilen N-Channel MOSFET transistördür. 40V drain-source voltaj (Vdss) ve 135A sürekli drain akımı (Id) kapasitesine sahiptir. DirectFET™ Isometric MF paket tipinde sunulan bu komponent, düşük on-state direnç değeri (2.3mΩ @ 81A, 10V) sayesinde enerji kaybını minimalize eder. 81nC gate charge karakteristiği hızlı anahtarlama operasyonlarına uygun tasarlanmıştır. Geniş çalışma sıcaklık aralığında (-55°C ~ 150°C) kararlı performans sunar. Güç dönüştürme devreleri, motor kontrolü, DC-DC konvertörler ve anahtarlama güç kaynakları gibi yüksek akımlı uygulamalarda yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 135A (Tc) |
| Drain to Source Voltage (Vdss) | 40 V |
| Drive Voltage (Max Rds On, Min Rds On) | 6V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 81 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 3913 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | DirectFET™ Isometric MF |
| Part Status | Active |
| Power Dissipation (Max) | 74W (Tc) |
| Rds On (Max) @ Id, Vgs | 2.3mOhm @ 81A, 10V |
| Supplier Device Package | DirectFET™ Isometric MF |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 3.9V @ 100µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
