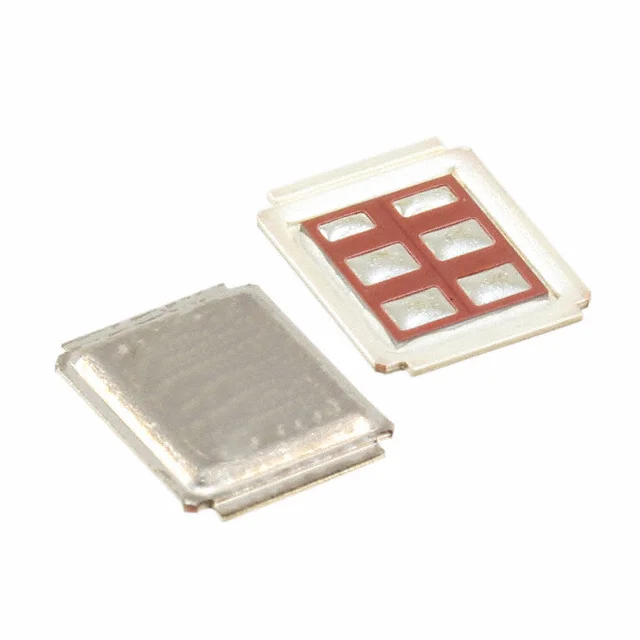

IRF7480MTRPBF
MOSFET N-CH 40V 217A DIRECTFET
- Üretici
- Infineon Technologies
- Paket/Kılıf
- DirectFET™ Isometric ME
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IRF7480
IRF7480MTRPBF Hakkında
IRF7480MTRPBF, Infineon Technologies tarafından üretilen N-Channel MOSFET transistördür. DirectFET™ Isometric ME paket tipinde sunulan bu bileşen, 40V drain-source geriliminde 217A sürekli drenaj akımı kapasitesine sahiptir. 10V gate geriliminde 1.2mΩ düşük on-direnci (Rds On) ile düşük güç kaybı sağlar. Maksimum 96W güç disipasyonu kabiliyeti sayesinde yüksek akım uygulamalarında kullanılabilir. -55°C ile +150°C çalışma sıcaklık aralığında güvenilir performans sunar. Güç yönetimi, motor sürücüleri, anahtarlama güç kaynakları ve endüstriyel kontrol uygulamalarında yaygın olarak tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 217A (Tc) |
| Drain to Source Voltage (Vdss) | 40 V |
| Drive Voltage (Max Rds On, Min Rds On) | 6V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 185 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 6680 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | DirectFET™ Isometric ME |
| Part Status | Active |
| Power Dissipation (Max) | 96W (Tc) |
| Rds On (Max) @ Id, Vgs | 1.2mOhm @ 132A, 10V |
| Supplier Device Package | DirectFET™ Isometric ME |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 3.9V @ 150µA |
