Transistörler - FET, MOSFET - Tekil

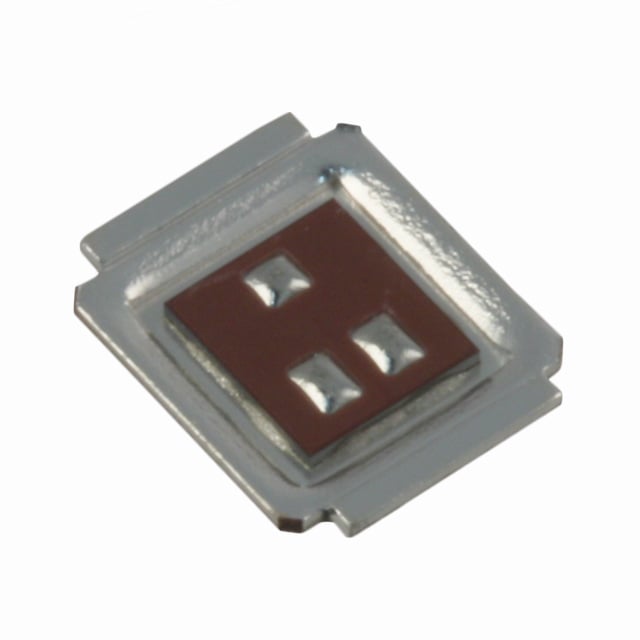

IRF6775MTR1PBF
MOSFET N-CH 150V 4.9A DIRECTFET
- Üretici
- Infineon Technologies
- Paket/Kılıf
- DirectFET™ Isometric MZ
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IRF6775
IRF6775MTR1PBF Hakkında
IRF6775MTR1PBF, Infineon Technologies tarafından üretilen N-Channel MOSFET transistördür. 150V drain-source gerilimi ve 4.9A sürekli dren akımı kapasitesi ile orta güç uygulamalarında kullanılmak üzere tasarlanmıştır. DirectFET™ MZ paket tipinde surface mount olarak sunulan bu bileşen, düşük on-state direnci (56mΩ @ 5.6A, 10V) sayesinde verimli anahtarlama işlemleri gerçekleştirmektedir. Geniş çalışma sıcaklığı aralığı (-40°C ~ 150°C) ile güç yönetimi, motor kontrol, LED sürücüleri ve AC/DC dönüştürücü uygulamalarında tercih edilir. Not: Bu ürün obsolete (üretimi durdurulmuş) statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 4.9A (Ta), 28A (Tc) |
| Drain to Source Voltage (Vdss) | 150 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 36 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1411 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | DirectFET™ Isometric MZ |
| Part Status | Obsolete |
| Power Dissipation (Max) | 2.8W (Ta), 89W (Tc) |
| Rds On (Max) @ Id, Vgs | 56mOhm @ 5.6A, 10V |
| Supplier Device Package | DIRECTFET™ MZ |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 5V @ 100µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
