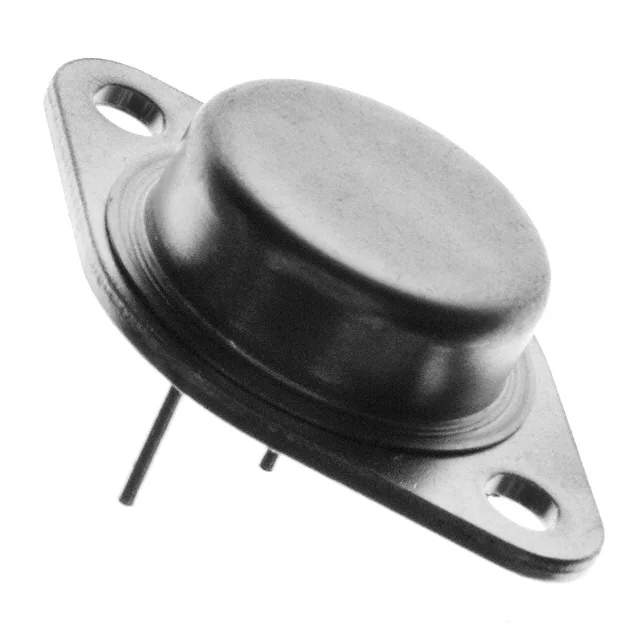

IRF450
MOSFET N-CH 500V 12A TO204AA
- Üretici
- Infineon Technologies
- Paket/Kılıf
- TO-204AA
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IRF450
IRF450 Hakkında
IRF450, Infineon Technologies tarafından üretilen N-Channel güç MOSFET'idir. 500V Drain-Source voltaj desteği ve 12A sürekli drenaj akımı kapasitesi ile yüksek voltaj uygulamalarında kullanılır. 10V gate sürüş voltajında 500mΩ maksimum kanallaştırma direnci (RDS-on) ile verimli anahtarlama sağlar. TO-204AA (TO-3) paketinde sunan bu bileşen, 150W güç disipasyonu kapasitesine sahiptir. İndüktif yükler, motor kontrol devreleri, güç kaynakları ve invertör uygulamalarında yaygın olarak kullanılmaktadır. Çalışma sıcaklığı aralığı -55°C ile 150°C arasında değişmektedir. 120nC maksimum gate charge ve 2700pF input kapasitans değerleri hızlı anahtarlama özelliğini destekler. Bileşen obsolete durumundadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 12A (Tc) |
| Drain to Source Voltage (Vdss) | 500 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 120 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 2700 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-204AA, TO-3 |
| Part Status | Obsolete |
| Power Dissipation (Max) | 150W (Tc) |
| Rds On (Max) @ Id, Vgs | 500mOhm @ 12A, 10V |
| Supplier Device Package | TO-204AA (TO-3) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
