Transistörler - FET, MOSFET - Tekil

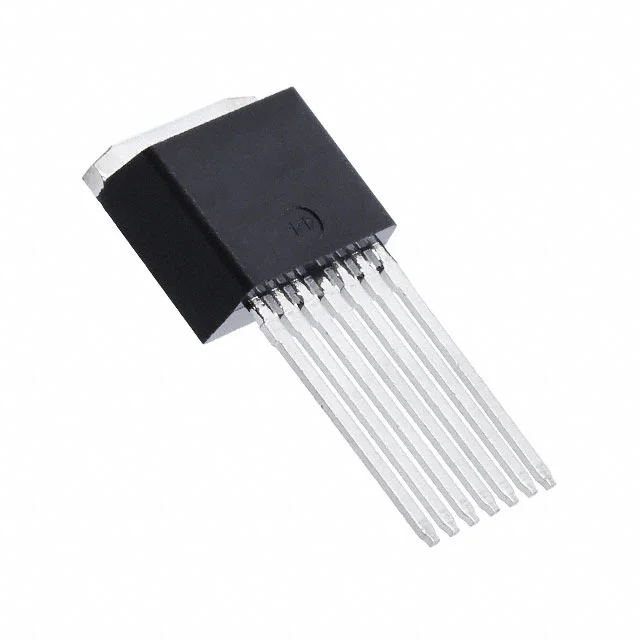

IRF1405ZL-7PPBF
MOSFET N-CH 55V 120A TO263CA-7
- Üretici
- Infineon Technologies
- Paket/Kılıf
- TO-263-7 (Straight Leads)
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IRF1405
IRF1405ZL-7PPBF Hakkında
IRF1405ZL-7PPBF, Infineon Technologies tarafından üretilen N-Channel MOSFET transistörüdür. 55V drain-source voltajı ve 120A sürekli drain akımı kapasitesiyle güç elektronik uygulamalarında kullanılır. 4.9mΩ maksimum RDS(on) değeri ile düşük iletim kaybı sağlar. TO-263-7 paketinde sunulan bu bileşen, motor sürücüleri, anahtarlı güç kaynakları, güç dönüştürücüleri ve ağır yük anahtarlaması gerektiren endüstriyel uygulamalarında tercih edilir. -55°C ile +175°C arasında çalışma sıcaklık aralığına sahiptir. Not: Bu ürün artık üretilmemektedir (Obsolete).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 120A (Tc) |
| Drain to Source Voltage (Vdss) | 55 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 230 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 5360 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-263-7 (Straight Leads) |
| Part Status | Obsolete |
| Power Dissipation (Max) | 230W (Tc) |
| Rds On (Max) @ Id, Vgs | 4.9mOhm @ 88A, 10V |
| Supplier Device Package | TO-263CA-7 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 150µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
