Transistörler - FET, MOSFET - Tekil

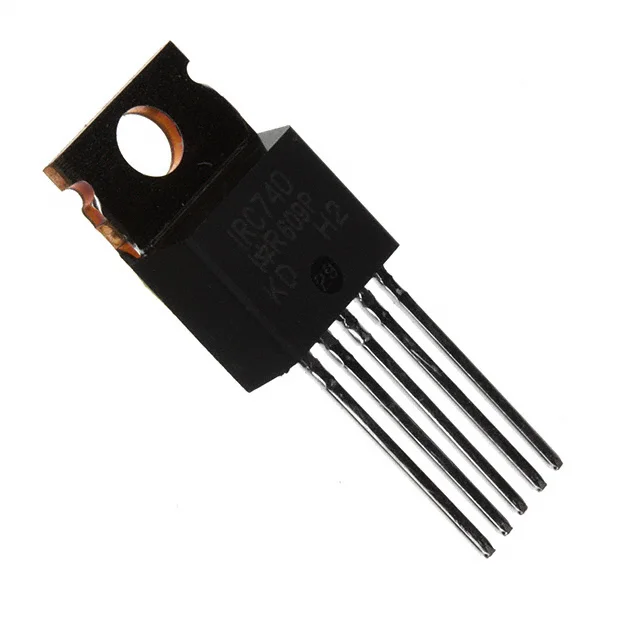

IRC740PBF
MOSFET N-CH 400V 10A TO220-5
- Üretici
- Vishay
- Paket/Kılıf
- TO-220-5
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IRC740
IRC740PBF Hakkında
IRC740PBF, Vishay tarafından üretilen 400V N-Channel MOSFET'tir. TO-220-5 paketinde sunulan bu bileşen, 10A sürekli drenaj akımı ve 550mΩ maksimum RDS(on) değeri ile güç anahtarlama uygulamalarında kullanılır. Entegre akım algılama (Current Sensing) özelliği sayesinde, anahtarlama devrelerinde, motor kontrol uygulamalarında ve DC-DC dönüştürücülerde tercih edilir. -55°C ile 150°C arasında çalışabilen bileşen, ±20V gate voltajına ve 125W maksimum güç dağılımına sahiptir. Through-hole montajı ile standart PCB tasarımlarında kolay kullanım sağlar. Obsolete durumundadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 10A (Tc) |
| Drain to Source Voltage (Vdss) | 400 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Feature | Current Sensing |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 66 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1200 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-220-5 |
| Part Status | Obsolete |
| Power Dissipation (Max) | 125W (Tc) |
| Rds On (Max) @ Id, Vgs | 550mOhm @ 6A, 10V |
| Supplier Device Package | TO-220-5 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
