Transistörler - FET, MOSFET - Tekil

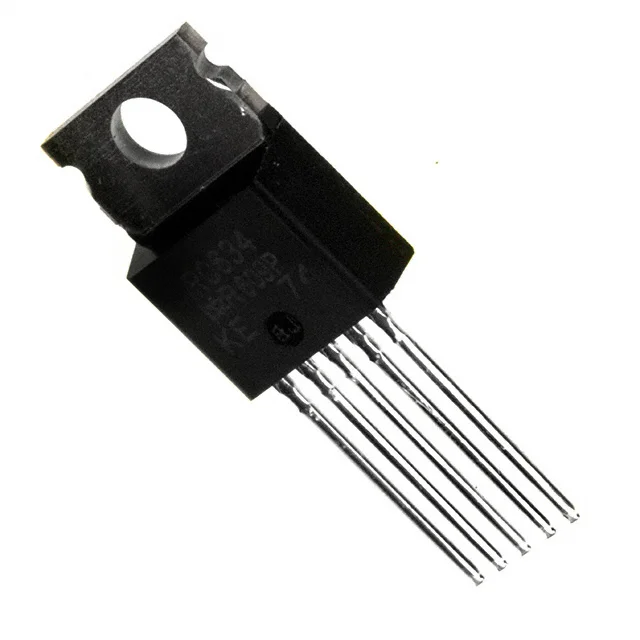

IRC634PBF
MOSFET N-CH 250V 8.1A TO220-5
- Üretici
- Vishay
- Paket/Kılıf
- TO-220-5
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IRC634
IRC634PBF Hakkında
IRC634PBF, Vishay tarafından üretilen N-Channel MOSFET transistördür. 250V drain-source gerilimi ve 8.1A sürekli drain akımı ile güç elektronik uygulamalarında kullanılır. TO-220-5 paketinde entegre akım sensörü özelliği sayesinde koruma devreleri için drain akımı monitörlemesi yapılabilir. 450mΩ RDS(on) değeri ile düşük açılış direnci sağlar. -55°C ile +150°C çalışma sıcaklık aralığında anahtarlama devreleri, motor kontrol, güç kaynakları ve DC-DC konvertörlerde uygulanabilir. Maksimum 41nC gate charge ile hızlı anahtarlama performansı sunmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 8.1A (Tc) |
| Drain to Source Voltage (Vdss) | 250 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Feature | Current Sensing |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 41 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 770 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-220-5 |
| Part Status | Obsolete |
| Power Dissipation (Max) | 74W (Tc) |
| Rds On (Max) @ Id, Vgs | 450mOhm @ 4.9A, 10V |
| Supplier Device Package | TO-220-5 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
