Transistörler - FET, MOSFET - Tekil

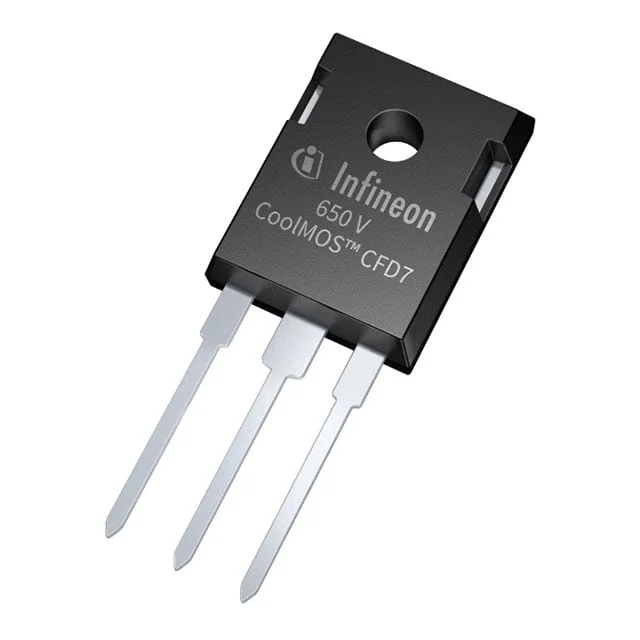

IPW65R060CFD7XKSA1
650V FET COOLMOS TO247
- Üretici
- Infineon Technologies
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IPW65R060CFD7XKSA1
IPW65R060CFD7XKSA1 Hakkında
Infineon Technologies tarafından üretilen IPW65R060CFD7XKSA1, 650V dayanıma sahip N-Channel MOSFET transistördür. COOLMOS teknolojisi ile tasarlanan bu bileşen, 36A sürekli dren akımı kapasitesine ve 60mΩ maksimum RDS(on) değerine sahiptir. TO-247-3 paketinde sunulan transistör, güç elektronikleri uygulamalarında anahtarlama elemanı olarak kullanılır. Yüksek gerilim anahtarlaması gerektiren endüstriyel konvertörler, inverterler ve güç kaynakları gibi uygulamalarda tercih edilir. -55°C ile 150°C arasında çalışabilen bu MOSFET, 171W maksimum güç yayılımı kapasitesi ile kritik güç uygulamalarında güvenilir performans sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 36A (Tc) |
| Drain to Source Voltage (Vdss) | 650 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 68 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 3288 pF @ 400 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Active |
| Power Dissipation (Max) | 171W (Tc) |
| Rds On (Max) @ Id, Vgs | 60mOhm @ 16.4A, 10V |
| Supplier Device Package | PG-TO247-3 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4.5V @ 860µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
