Transistörler - FET, MOSFET - Tekil

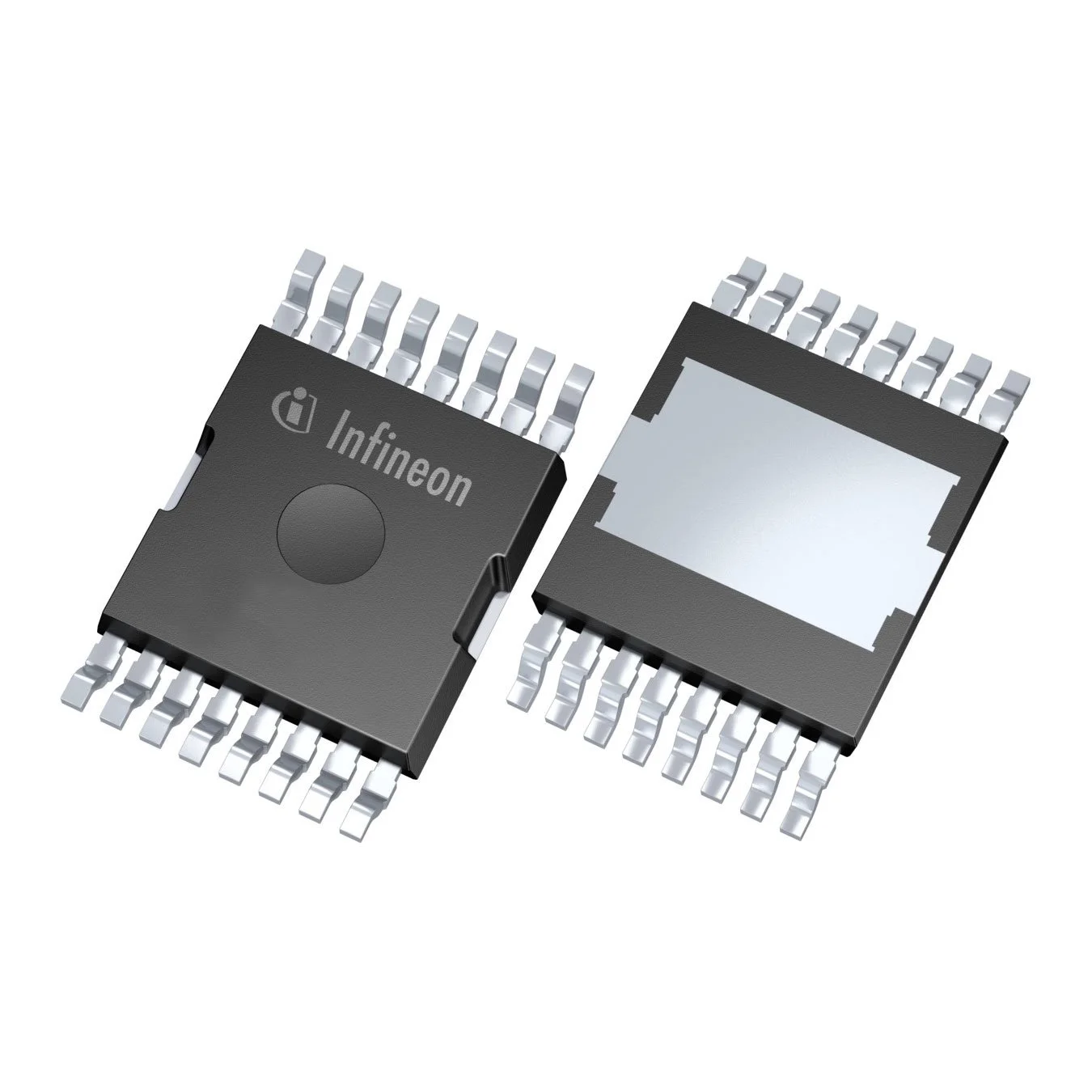

IPTC015N10NM5ATMA1
TRENCH >=100V PG-HDSOP-16
- Üretici
- Infineon Technologies
- Paket/Kılıf
- PG-HDSOP-16-2
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IPTC015N10NM5ATMA1
IPTC015N10NM5ATMA1 Hakkında
Infineon Technologies tarafından üretilen IPTC015N10NM5ATMA1, 100V Drain-Source gerilim ile çalışan N-Channel MOSFET transistörüdür. 35A sürekli drenaj akımı kapasitesi ve 1.5mΩ maksimum RDS(on) değeri ile düşük iletim kaybı sağlar. PG-HDSOP-16 paketinde sunulan bu komponent, TRENCH teknolojisi kullanılarak tasarlanmıştır. -55°C ile +175°C arasında güvenilir çalışma yapabilen bu transistör, güç yönetimi, motor kontrolü, DC-DC konvertörleri ve endüstriyel anahtarlama uygulamalarında kullanılır. 10V gate sürüş gerilimi ile 208nC gate yükü özellikleri hızlı anahtarlama performansı sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 35A (Ta), 354A (Tc) |
| Drain to Source Voltage (Vdss) | 100 V |
| Drive Voltage (Max Rds On, Min Rds On) | 6V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 208 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 16000 pF @ 50 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | 16-PowerSOP Module |
| Part Status | Active |
| Power Dissipation (Max) | 3.8W (Ta), 375W (Tc) |
| Rds On (Max) @ Id, Vgs | 1.5mOhm @ 100A, 10V |
| Supplier Device Package | PG-HDSOP-16-2 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 3.8V @ 275µA |
