Transistörler - FET, MOSFET - Tekil

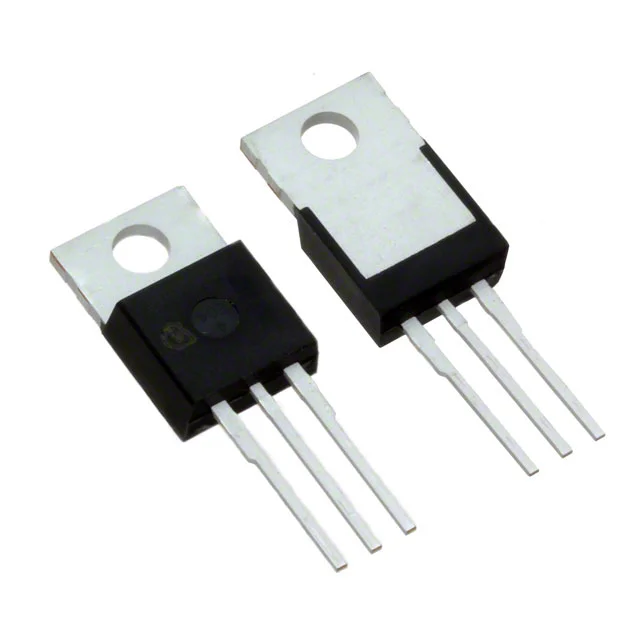

IPP80R750P7XKSA1
MOSFET N-CH 800V 7A TO220-3
- Üretici
- Infineon Technologies
- Paket/Kılıf
- TO-220-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IPP80R750P7
IPP80R750P7XKSA1 Hakkında
IPP80R750P7XKSA1, Infineon Technologies tarafından üretilen N-Channel MOSFET transistördür. 800V drain-source gerilim ve 7A sürekli dren akımı desteği ile yüksek voltaj uygulamalarında kullanılır. TO-220-3 paketlemesi ile montajı kolaydır. 750mΩ maksimum on-direnç (Rds On) sayesinde verimli güç aktarımı sağlar. Gate charge değeri 17nC'dir. -55°C ile 150°C arasında çalışabilen bu bileşen, endüstriyel kontrol devreleri, DC-DC dönüştürücüler, motor kontrol uygulamaları ve anahtarlama güç kaynakları gibi yüksek voltaj ve güç uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 7A (Tc) |
| Drain to Source Voltage (Vdss) | 800 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 17 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 460 pF @ 500 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-220-3 |
| Part Status | Active |
| Power Dissipation (Max) | 51W (Tc) |
| Rds On (Max) @ Id, Vgs | 750mOhm @ 2.7A, 10V |
| Supplier Device Package | PG-TO220-3 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 3.5V @ 140µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
