Transistörler - FET, MOSFET - Tekil

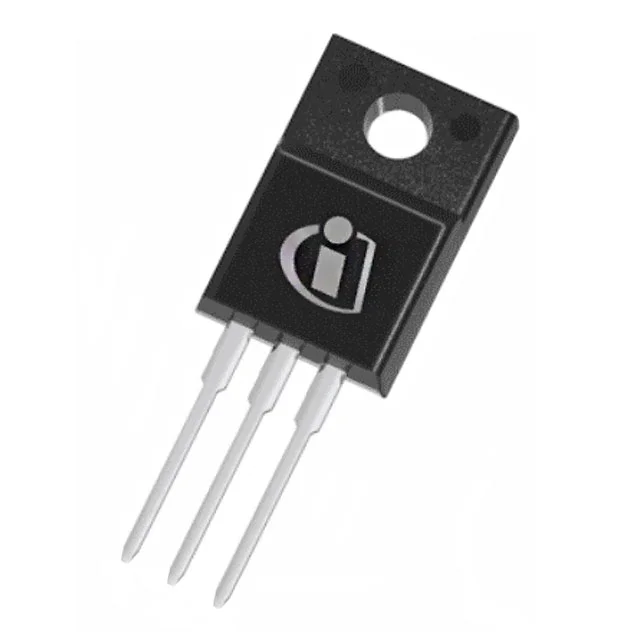

IPA030N10NF2SXKSA1
TRENCH >=100V PG-TO220-3
- Üretici
- Infineon Technologies
- Paket/Kılıf
- TO-220-3 Full Pack
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IPA030N10NF2
IPA030N10NF2SXKSA1 Hakkında
Infineon Technologies tarafından üretilen IPA030N10NF2SXKSA1, 100V Drain-Source gerilimi ile çalışan N-Channel MOSFET transistörüdür. TO-220-3 paketinde sunulan bu bileşen, 25°C'de 83A sürekli dren akımı sağlayabilir. 3mΩ RDS(on) değeri ile düşük iletim direnci sunarak güç kaybını minimize eder. -55°C ile +175°C arasında güvenli çalışabilen bu TRENCH teknolojisi MOSFET, anahtarlama uygulamaları, motor sürücüleri, güç yönetimi devreleri ve industrial kontrol sistemlerinde yaygın olarak kullanılır. ±20V maksimum gate voltajı ve 3.8V gate eşik gerilimi ile esnek tasarım seçenekleri sunmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 83A (Tc) |
| Drain to Source Voltage (Vdss) | 100 V |
| Drive Voltage (Max Rds On, Min Rds On) | 6V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 154 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 7300 pF @ 50 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-220-3 Full Pack |
| Part Status | Active |
| Power Dissipation (Max) | 41W (Tc) |
| Rds On (Max) @ Id, Vgs | 3mOhm @ 50A, 10V |
| Supplier Device Package | PG-TO220 Full Pack |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 3.8V @ 169µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
