Transistörler - FET, MOSFET - Tekil

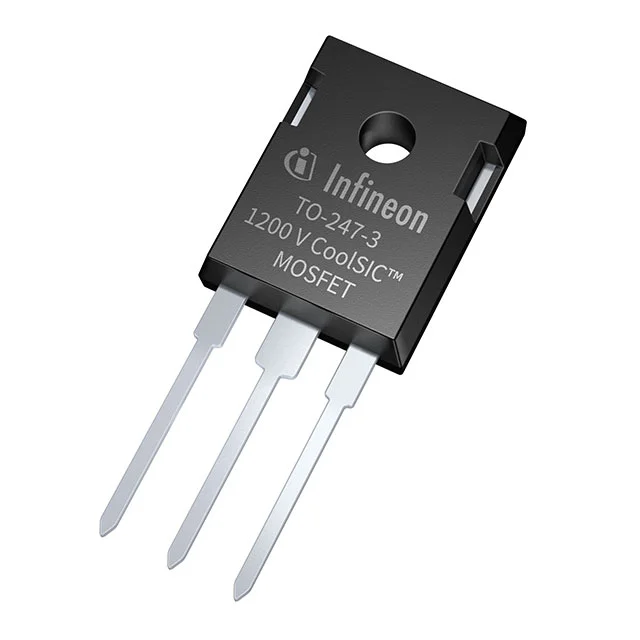

IMW120R140M1HXKSA1
SICFET N-CH 1.2KV 19A TO247-3
- Üretici
- Infineon Technologies
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IMW120R140M1H
IMW120R140M1HXKSA1 Hakkında
IMW120R140M1HXKSA1, Infineon Technologies tarafından üretilen 1.2kV SiCFET (Silicon Carbide Field Effect Transistor) türü N-kanal MOSFET'tir. 19A sürekli dren akımı kapasitesi ve 182mΩ maksimum RDS(on) değeri ile güç uygulamalarında kullanılır. TO-247-3 paketinde sunulan bu transistör, -55°C ile +175°C sıcaklık aralığında çalışabilir. Yüksek voltaj anahtarlama uygulamaları, güç dönüştürücüler, inverterler ve endüstriyel motor kontrol sistemlerinde tercih edilir. ±23V/−7V Vgs aralığı ve düşük kapasitans değerleri hızlı komütasyon sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 19A (Tc) |
| Drain to Source Voltage (Vdss) | 1200 V |
| Drive Voltage (Max Rds On, Min Rds On) | 15V, 18V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 13 nC @ 18 V |
| Input Capacitance (Ciss) (Max) @ Vds | 454 pF @ 800 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Active |
| Power Dissipation (Max) | 94W (Tc) |
| Rds On (Max) @ Id, Vgs | 182mOhm @ 6A, 18V |
| Supplier Device Package | PG-TO247-3-41 |
| Technology | SiCFET (Silicon Carbide) |
| Vgs (Max) | +23V, -7V |
| Vgs(th) (Max) @ Id | 5.7V @ 2.5mA |
