Transistörler - FET, MOSFET - Tekil

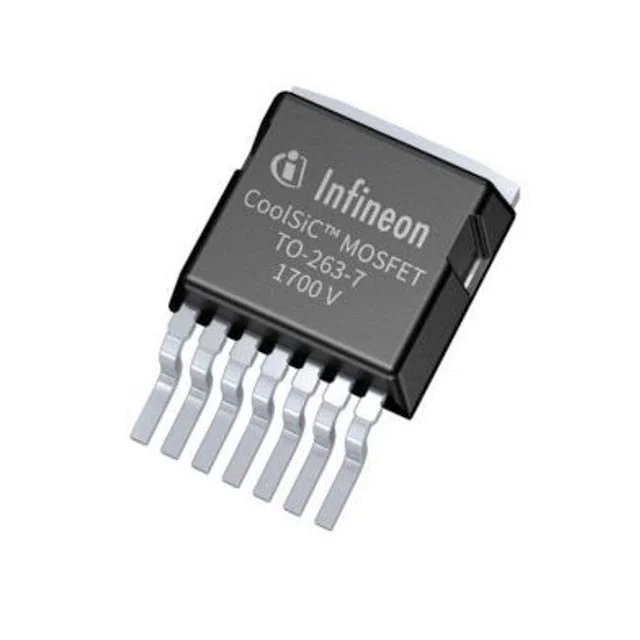

IMBF170R650M1XTMA1
SICFET N-CH 1700V 7.4A TO263-7
- Üretici
- Infineon Technologies
- Paket/Kılıf
- TO-263-8
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IMBF170R650M1
IMBF170R650M1XTMA1 Hakkında
Infineon Technologies tarafından üretilen IMBF170R650M1XTMA1, 1700V yüksek voltaj uygulamaları için tasarlanmış N-Channel Silicon Carbide (SiCFET) MOSFET transistörüdür. 7.4A sürekli drenaj akımı ve 650mΩ (15V, 1.5A'da) on-state direnciyle güç elektronik devrelerinde kullanılır. TO-263-7 (D²Pak) paketinde sunulan bu bileşen, endüstriyel güç kaynakları, motor kontrol, PFC (Power Factor Correction) ve yüksek voltaj anahtarlama uygulamalarında yaygın olarak kullanılmaktadır. -55°C ile 175°C arasında çalışabilen ve 88W maksimum güç saçma kapasitesine sahip bu FET, hızlı anahtarlama karakteristiğiyle SiC teknolojisinin avantajlarını sunmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 7.4A (Tc) |
| Drain to Source Voltage (Vdss) | 1700 V |
| Drive Voltage (Max Rds On, Min Rds On) | 12V, 15V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 8 nC @ 12 V |
| Input Capacitance (Ciss) (Max) @ Vds | 422 pF @ 1000 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-263-8, D²Pak (7 Leads + Tab), TO-263CA |
| Part Status | Active |
| Power Dissipation (Max) | 88W (Tc) |
| Rds On (Max) @ Id, Vgs | 650mOhm @ 1.5A, 15V |
| Supplier Device Package | PG-TO263-7-13 |
| Technology | SiCFET (Silicon Carbide) |
| Vgs (Max) | +20V, -10V |
| Vgs(th) (Max) @ Id | 5.7V @ 1.7mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
