Transistörler - FET, MOSFET - Tekil

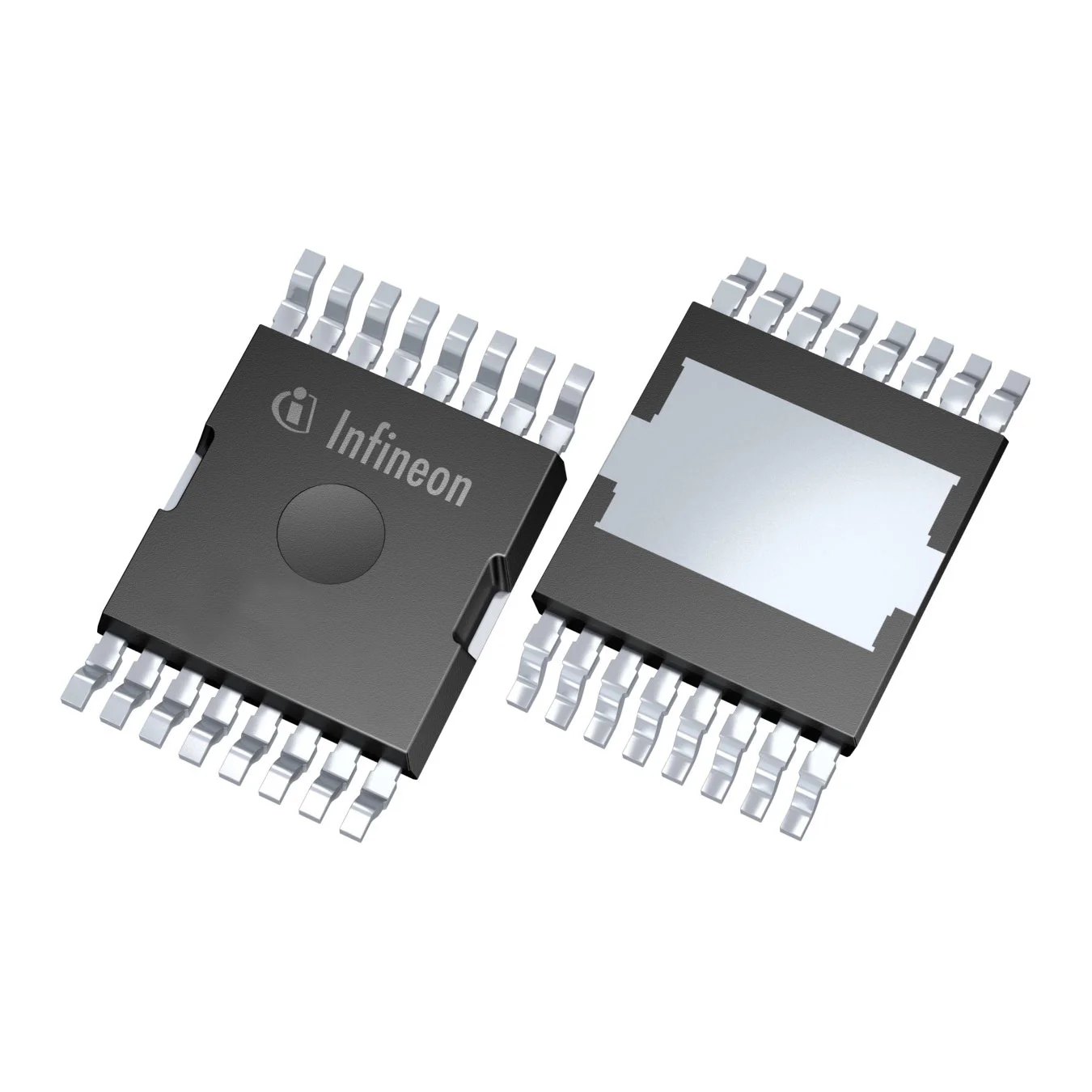

IAUS300N08S5N014TATMA1
MOSFET_(75V 120V(
- Üretici
- Infineon Technologies
- Paket/Kılıf
- PG-HDSOP-16-2
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IAUS300N08S5N014TATMA1
IAUS300N08S5N014TATMA1 Hakkında
Infineon Technologies tarafından üretilen IAUS300N08S5N014TATMA1, 80V drain-source gerilimi ve 300A sürekli akım kapasitesi ile tasarlanmış N-Channel MOSFET transistördür. 1.4mΩ RDS(on) değeri ile düşük iletim kaybı sağlar. PG-HDSOP-16-2 surface mount paketinde sunulan bu transistör, 6V ve 10V gate drive voltajlarında çalışır. -55°C ile 175°C arasındaki geniş çalışma sıcaklığı aralığında, 300W güç tüketebilir. Yüksek akım uygulamaları, güç dönüştürücüler, inverterler, motor sürücüleri ve endüstriyel anahtarlama devreleri gibi alanlarda kullanılır. 187nC gate charge ve 13178pF input capacitance değerleri, hızlı anahtarlama işlemleri için gerekli parametrelerdir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 300A (Tj) |
| Drain to Source Voltage (Vdss) | 80 V |
| Drive Voltage (Max Rds On, Min Rds On) | 6V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 187 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 13178 pF @ 40 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Part Status | Active |
| Power Dissipation (Max) | 300W (Tc) |
| Rds On (Max) @ Id, Vgs | 1.4mOhm @ 100A, 10V |
| Supplier Device Package | PG-HDSOP-16-2 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 3.8V @ 230µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
