Transistörler - FET, MOSFET - Tekil

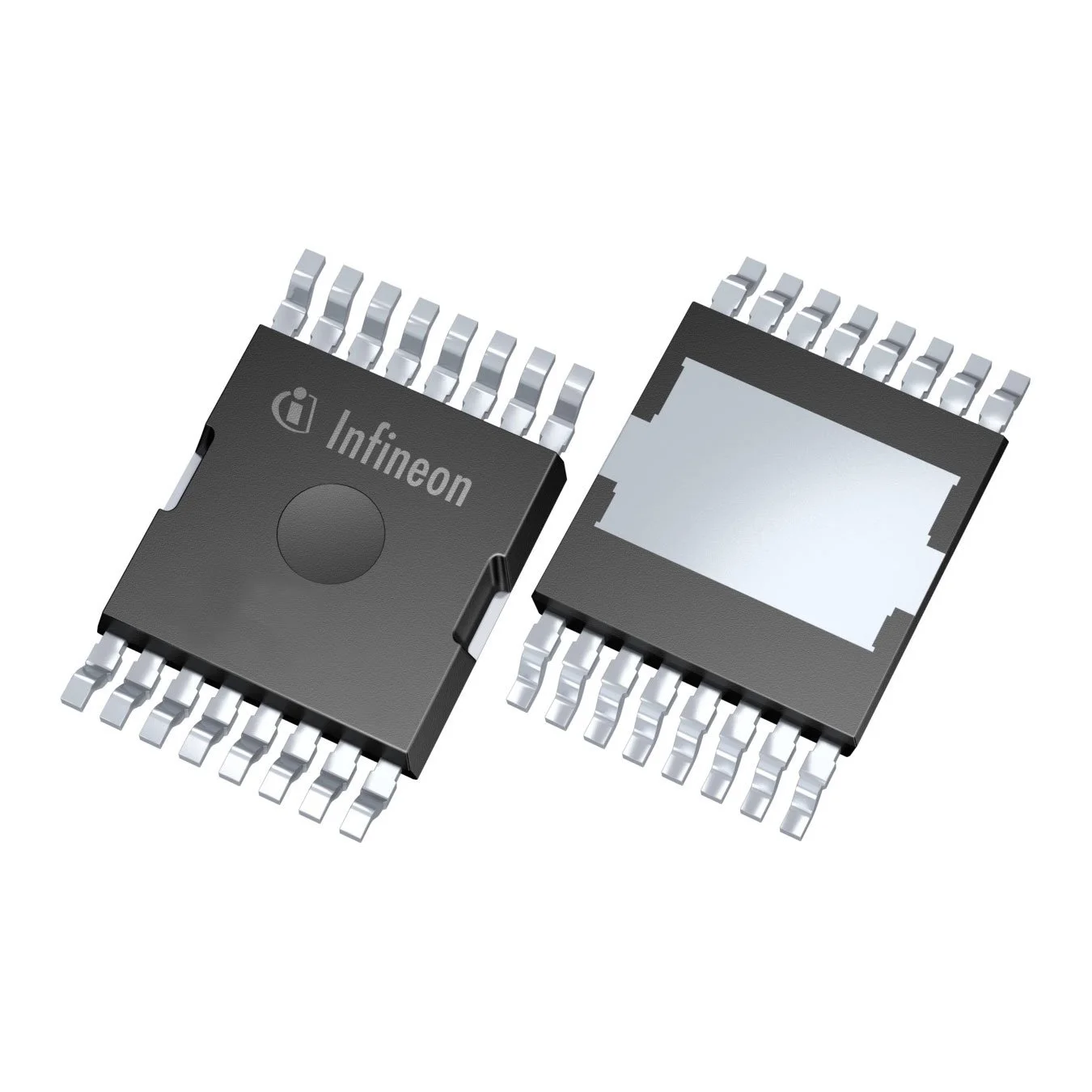

IAUS300N08S5N012TATMA1
MOSFET_(75V 120V(
- Üretici
- Infineon Technologies
- Paket/Kılıf
- PG-HDSOP-16-2
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- IAUS300N08S5N012TATMA1
IAUS300N08S5N012TATMA1 Hakkında
Infineon Technologies tarafından üretilen IAUS300N08S5N012TATMA1, 80V drain-source voltaj ve 300A sürekli drenaj akımı kapasitesine sahip N-Channel MOSFET transistördür. Surface mount PG-HDSOP-16-2 paketinde sunulan bu bileşen, düşük on-resistance değeri (1.2mΩ @ 100A, 10V) ile güç uygulamalarında verimli çalışır. -55°C ile 175°C sıcaklık aralığında işletim yapabilen cihaz, inverter devreleri, motor kontrolü, anahtarlama güç kaynakları ve yüksek akım anahtarlama uygulamalarında kullanılır. 375W maksimum güç yayılımı kapasitesi ile endüstriyel ve otomotiv sektöründe yaygın olarak tercih edilmektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 300A (Tj) |
| Drain to Source Voltage (Vdss) | 80 V |
| Drive Voltage (Max Rds On, Min Rds On) | 6V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 231 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 16250 pF @ 40 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Part Status | Active |
| Power Dissipation (Max) | 375W (Tc) |
| Rds On (Max) @ Id, Vgs | 1.2mOhm @ 100A, 10V |
| Supplier Device Package | PG-HDSOP-16-2 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 3.8V @ 275µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
