Transistörler - FET, MOSFET - Tekil

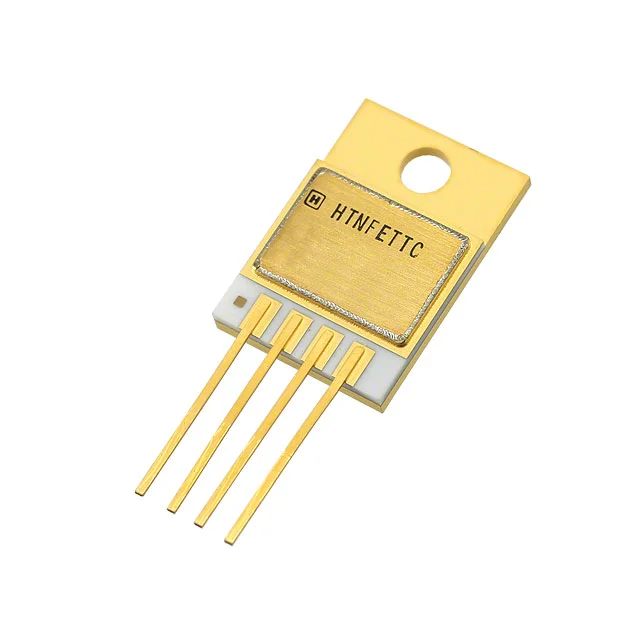

HTNFET-T
MOSFET N-CH 55V 4POWER TAB
- Üretici
- Honeywell Aerospace
- Paket/Kılıf
- 4-SIP
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- HTNFET
HTNFET-T Hakkında
HTNFET-T, Honeywell Aerospace tarafından üretilen N-Channel MOSFET transistördür. 55V Drain-Source gerilimi ve 4.3nC gate charge ile hızlı anahtarlama uygulamaları için tasarlanmıştır. 5V drive voltajında 400mOhm maksimum on-direnci sunar. Through-hole montaj tipi 4-SIP paketinde sunulan bu bileşen, -55°C ile +225°C sıcaklık aralığında çalışabilir ve 50W güç tüketebilir. Güç yönetimi devrelerinde, DC-DC konvertörlerde, motor kontrol uygulamalarında ve endüstriyel anahtarlama devrelerinde kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Drain to Source Voltage (Vdss) | 55 V |
| Drive Voltage (Max Rds On, Min Rds On) | 5V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 4.3 nC @ 5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 290 pF @ 28 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 225°C (TJ) |
| Package / Case | 4-SIP |
| Part Status | Active |
| Power Dissipation (Max) | 50W (Tj) |
| Rds On (Max) @ Id, Vgs | 400mOhm @ 100mA, 5V |
| Supplier Device Package | 4-Power Tab |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | 10V |
| Vgs(th) (Max) @ Id | 2.4V @ 100µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
