Transistörler - FET, MOSFET - Tekil

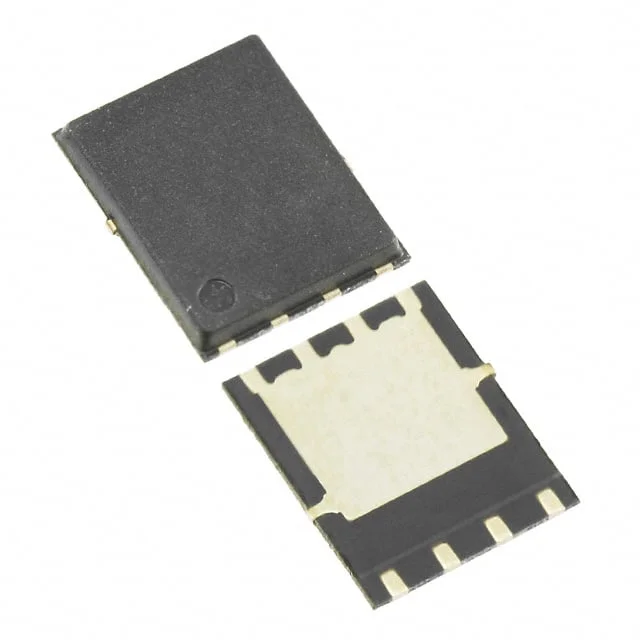

HAT2185WPWS-E
MOSFET N-CH 150V 10A 8WPAK
- Üretici
- Renesas Electronics Corporation
- Paket/Kılıf
- 8-PowerWDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- HAT2185
HAT2185WPWS-E Hakkında
HAT2185WPWS-E, Renesas Electronics tarafından üretilen N-Channel MOSFET'tir. 150V drenaj-kaynak gerilimi (Vdss) ve 10A sürekli drenaj akımı (Id) ile tasarlanmıştır. 8-PowerWDFN (8-WPAK) yüzey montajlı paketinde sunulmaktadır. 190mOhm tipik on-state direnç (Rds On), düşük kaçak akımı ve hızlı anahtarlama özellikleriyle güç yönetimi, motor kontrol, aydınlatma uygulamaları ve güç dönüştürme devrelerinde kullanılır. Maksimum 150°C çalışma sıcaklığında 20W güç dağıtımı kapasitesine sahiptir. Bileşen şu anda üretim dışıdır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 10A (Ta) |
| Drain to Source Voltage (Vdss) | 150 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 9.7 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 430 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C |
| Package / Case | 8-PowerWDFN |
| Part Status | Obsolete |
| Power Dissipation (Max) | 20W (Tc) |
| Rds On (Max) @ Id, Vgs | 190mOhm @ 5A, 10V |
| Supplier Device Package | 8-WPAK (3) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±30V |
| Vgs(th) (Max) @ Id | 4.5V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
