Diyotlar - Köprü Doğrultucular

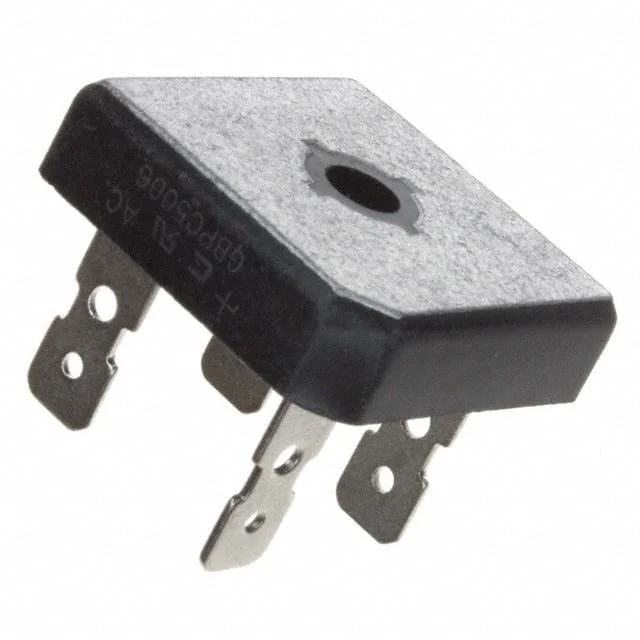

GBPC35005-G
BRIDGE RECT 1PHASE 50V 35A GBPC
- Üretici
- Comchip Technology
- Paket/Kılıf
- 4-Square
- Kategori
- Diyotlar - Köprü Doğrultucular
- Seri / Aile Numarası
- GBPC35005
GBPC35005-G Hakkında
GBPC35005-G, Comchip Technology tarafından üretilen, GBPC paketinde sunulan tek faz köprü doğrultucu diyottur. AC girişin DC çıkışa çevrilmesi için kullanılır. 50 V peak reverse gerilim, 35 A ortalama doğrultulmuş akım kapasitesi ve 17.5 A akımda 1.1 V maksimum forward voltage değeri ile güç doğrultma uygulamalarında yer alır. QC terminal yapısı sayesinde uygun bağlantı gerektiren montajlarda kullanılabilir. Güç kaynakları, şarj devreleri, endüstriyel ekipmanlar, motor sürücü giriş katları ve genel AC-DC doğrultma devrelerinde tercih edilen bir komponenttir. Çalışma jonksiyon sıcaklığı -55°C ile 150°C arasındadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 35 A |
| Current - Reverse Leakage @ Vr | 10 µA @ 50 V |
| Diode Type | Single Phase |
| Mounting Type | QC Terminal |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 4-Square, GBPC |
| Part Status | Active |
| Supplier Device Package | GBPC |
| Technology | Standard |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 17.5 A |
| Voltage - Peak Reverse (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
