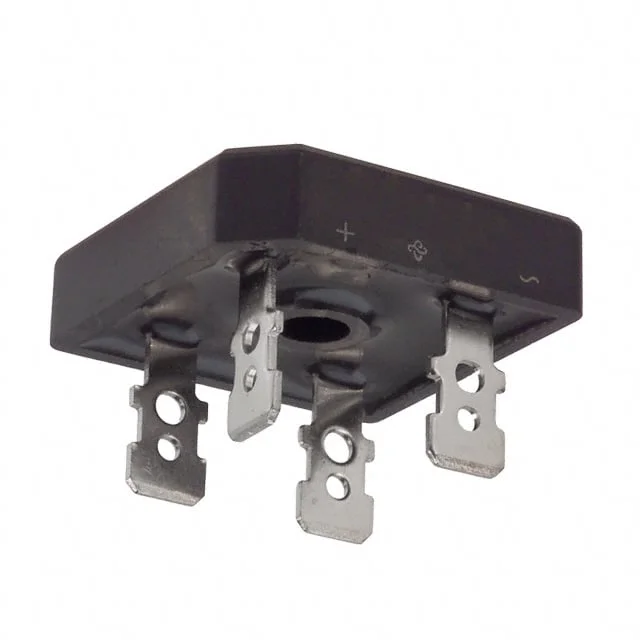

GBPC35005-E4/51
BRIDGE RECT 1PHASE 50V 35A GBPC
- Üretici
- Vishay
- Paket/Kılıf
- 4-Square
- Kategori
- Diyotlar - Köprü Doğrultucular
- Seri / Aile Numarası
- GBPC35005
GBPC35005-E4/51 Hakkında
GBPC35005-E4/51, Vishay üretimi tek fazlı köprü doğrultucu (bridge rectifier) bileşenidir. AC gerilimi doğrultarak DC elde etmek için kullanılır ve özellikle güç kaynakları, endüstriyel besleme devreleri ve genel doğrultma uygulamalarında tercih edilir. 35 A ortalama doğrultulmuş akım, 50 V peak reverse voltage ve QC Terminal montaj yapısı ile tasarlanmıştır. 4-Square, GBPC paketinde sunulan bu parça, -55°C ile 150°C junction sıcaklık aralığında çalışır. Standard technology yapısına sahip olması, temel köprü doğrultucu görevleri için uygun bir seçenek olmasını sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 35 A |
| Current - Reverse Leakage @ Vr | 5 µA @ 50 V |
| Diode Type | Single Phase |
| Mounting Type | QC Terminal |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 4-Square, GBPC |
| Part Status | Active |
| Supplier Device Package | GBPC |
| Technology | Standard |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 17.5 A |
| Voltage - Peak Reverse (Max) | 50 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
