Diyotlar - Köprü Doğrultucular

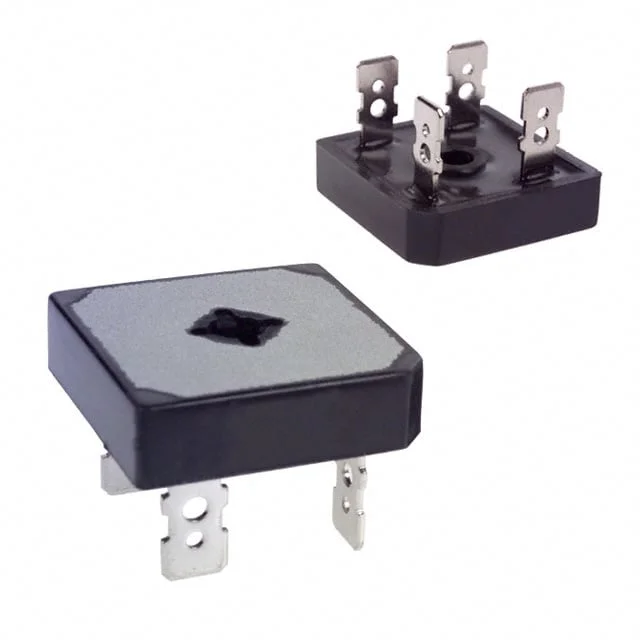

GBPC35005
BRIDGE RECT 1PHASE 50KV 35A GBPC
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 4-Square
- Kategori
- Diyotlar - Köprü Doğrultucular
- Seri / Aile Numarası
- GBPC35005
GBPC35005 Hakkında
GBPC35005, Diodes Incorporated üretimi, tek fazlı köprü doğrultucu (bridge rectifier) olarak kullanılan bir komponenttir. AC girişin DC çıkışa çevrilmesi gereken güç kaynakları, adaptörler, endüstriyel besleme devreleri ve genel doğrultma uygulamalarında yer alır. 35 A ortalama doğrultulmuş akım değeri ve 50 V peak reverse voltage ile çalışır. QC terminal bağlantı yapısı ve GBPC paket tipi sayesinde pano ve güç elektroniği tasarımlarında kullanıma uygundur. Bu parça obsolete durumdadır ve mevcut tasarımlarda muadil değerlendirmesi gerekebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 35 A |
| Current - Reverse Leakage @ Vr | 5 µA @ 50 V |
| Diode Type | Single Phase |
| Mounting Type | QC Terminal |
| Operating Temperature | -65°C ~ 150°C (TJ) |
| Package / Case | 4-Square, GBPC |
| Part Status | Obsolete |
| Supplier Device Package | GBPC |
| Technology | Standard |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 17.5 A |
| Voltage - Peak Reverse (Max) | 50 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
