Transistörler - FET, MOSFET - Tekil

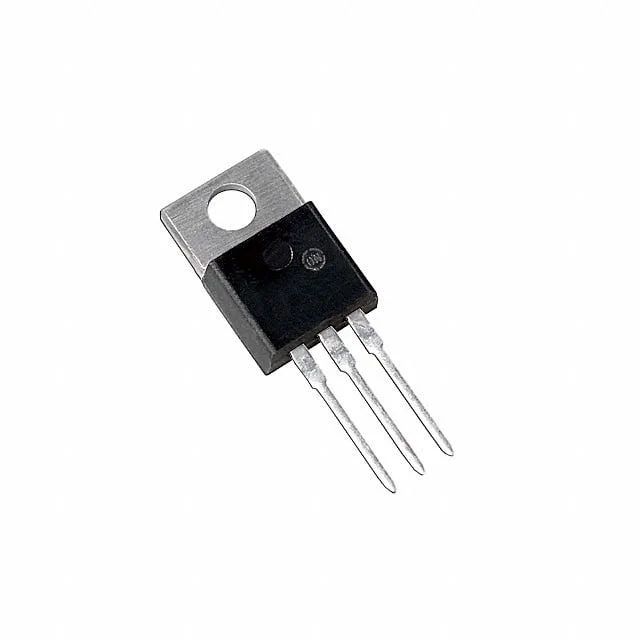

FQP13N50C_F105
MOSFET N-CH 500V 13A TO220-3
- Üretici
- onsemi
- Paket/Kılıf
- TO-220-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- FQP13N50C
FQP13N50C_F105 Hakkında
FQP13N50C_F105, onsemi tarafından üretilen 500V N-Channel MOSFET transistörüdür. 13A sürekli drain akımı ve 195W maksimum güç dağılımı kapasitesiyle yüksek gerilim anahtarlama uygulamalarında kullanılır. 480mOhm RDS(on) değeriyle verimli komütasyon sağlar. TO-220-3 konfigürasyonunda sunulan bu transistör, endüstriyel güç dönüştürücüleri, UPS sistemleri, motor sürücüler ve switched-mode güç kaynakları gibi uygulamalarda tercih edilir. Geniş çalışma sıcaklık aralığı (-55°C ~ 150°C) ile güvenilir performans sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 13A (Tc) |
| Drain to Source Voltage (Vdss) | 500 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 56 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 2055 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-220-3 |
| Part Status | Obsolete |
| Power Dissipation (Max) | 195W (Tc) |
| Rds On (Max) @ Id, Vgs | 480mOhm @ 6.5A, 10V |
| Supplier Device Package | TO-220-3 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±30V |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
