Transistörler - FET, MOSFET - Tekil

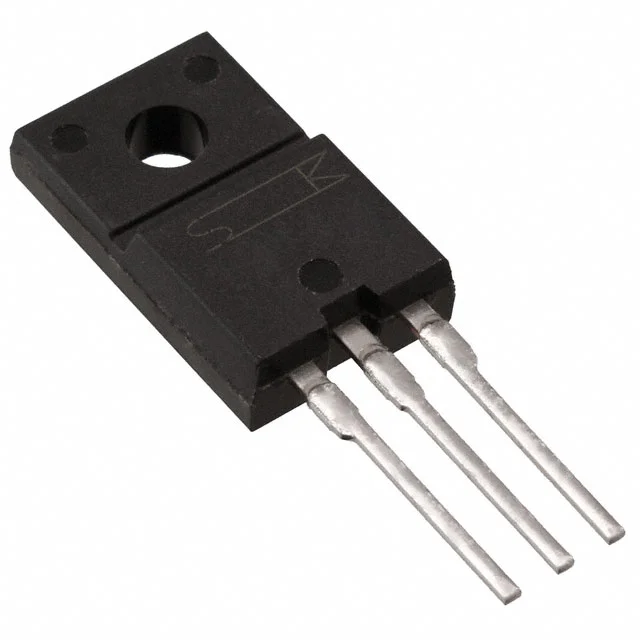

FKV575
MOSFET N-CH 50V 75A TO220
- Üretici
- Sanken Electric Co., Ltd.
- Paket/Kılıf
- TO-220-3 Full Pack
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- FKV575
FKV575 Hakkında
FKV575, Sanken Electric tarafından üretilen N-Channel MOSFET transistördür. 50V drain-source gerilimi ve 75A sürekli drain akımı ile tasarlanmıştır. TO-220-3 paketinde sunulan bu bileşen, 10mΩ maksimum on-state direnci sayesinde düşük güç kaybı ile çalışır. 40W maksimum güç dağıtma kapasitesi ve 150°C işletme sıcaklığı ile güç elektronikleri uygulamalarında kullanılır. DC-DC konvertörleri, motor sürücüleri, anahtar modlu güç kaynakları ve benzer yüksek akım anahtarlama devrelerinde tercih edilir. TO-220 Through Hole montaj tipi ile PCB'ye doğrudan entegre edilebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 75A (Ta) |
| Drain to Source Voltage (Vdss) | 50 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 70 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 3200 pF @ 10 V |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-220-3 Full Pack |
| Part Status | Active |
| Power Dissipation (Max) | 40W (Tc) |
| Rds On (Max) @ Id, Vgs | 10mOhm @ 37A, 10V |
| Supplier Device Package | TO-220 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
