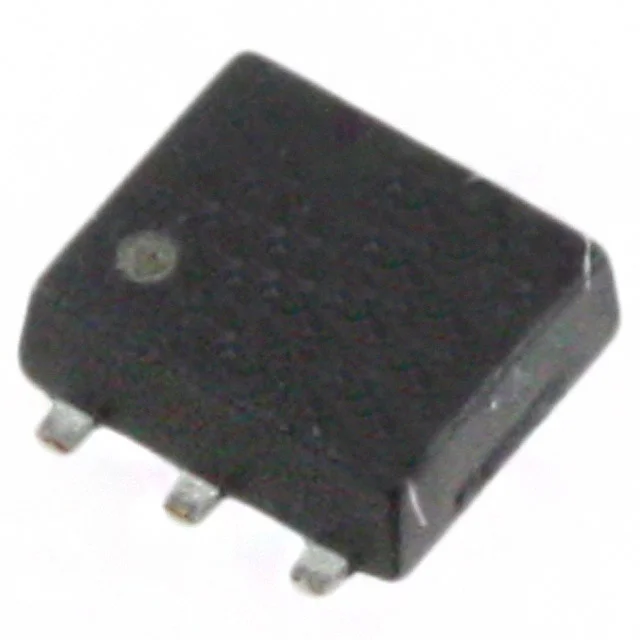

FK6K02010L
MOSFET N-CH 20V 4.5A WSMINI6
- Üretici
- Panasonic
- Paket/Kılıf
- 6-SMD
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- FK6K02010L
FK6K02010L Hakkında
FK6K02010L, Panasonic tarafından üretilen N-Channel MOSFET transistördür. 20V drain-source voltaj ve 4.5A sürekli drain akımı kapasitesi ile tasarlanmıştır. 6-SMD düz başlıklı küçük WSMini6 paketinde sunulur. 4.5V gate-source voltajında 17.5mOhm maksimum on-state direnci ile düşük güç kaybı sağlar. 150°C'ye kadar çalışma sıcaklığına dayanabilir. Maksimum 700mW güç dissipasyonu kapasitesi bulunmaktadır. Anahtarlama uygulamaları, motor kontrol devreleri, güç yönetimi ve DC-DC dönüştürücülerde kullanılır. 1.3V eşik voltajı ile hızlı ve güvenilir açılıp kapanma işlemi gerçekleştirir. Yüzey montajı uyumlu tasarımı kompakt PCB düzenlemeleri için uygundur. Not: Bu ürün artık üretilmemektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 4.5A (Ta) |
| Drain to Source Voltage (Vdss) | 20 V |
| Drive Voltage (Max Rds On, Min Rds On) | 2.5V, 4V |
| FET Type | N-Channel |
| Input Capacitance (Ciss) (Max) @ Vds | 1730 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 6-SMD, Flat Leads |
| Part Status | Obsolete |
| Power Dissipation (Max) | 700mW (Ta) |
| Rds On (Max) @ Id, Vgs | 17.5mOhm @ 2A, 4.5V |
| Supplier Device Package | WSMini6-F1-B |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±10V |
| Vgs(th) (Max) @ Id | 1.3V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
