FK4B01120L1

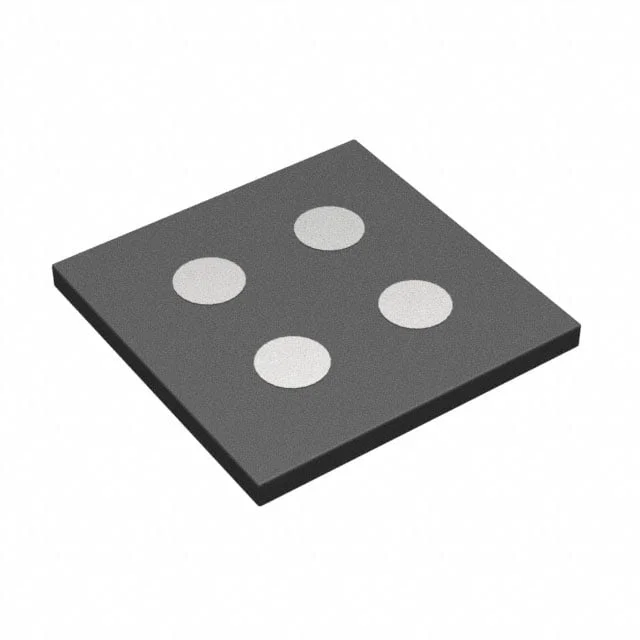

MOSFET N-CH 12V 3.9A ULGA004
- Üretici
- Panasonic
- Paket/Kılıf
- 4-XFLGA
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- FK4B01120L1
FK4B01120L1 Hakkında
Panasonic FK4B01120L1, N-Channel MOSFET transistörüdür. 12V drain-source gerilimi ve 3.9A sürekli drain akımı ile çalışır. 4.5V gate geriliminde 24mOhm maksimum RDS(on) değerine sahiptir. 7nC gate charge ve 490pF input kapasitans özellikleri ile hızlı anahtarlama uygulamalarında kullanılabilir. ULGA004 yüzey montajlı paketinde sunulan bu transistör, -40°C ile 85°C işletme sıcaklık aralığında çalışır. Güç yönetimi, anahtarlama devreleri ve düşük voltaj uygulamalarında kullanıma uygundur. Üretici tarafından üretimi sonlandırılmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 3.9A (Ta) |
| Drain to Source Voltage (Vdss) | 12 V |
| Drive Voltage (Max Rds On, Min Rds On) | 1.5V, 4.5V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 7 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 490 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -40°C ~ 85°C (TA) |
| Package / Case | 4-XFLGA, CSP |
| Part Status | Obsolete |
| Power Dissipation (Max) | 370mW (Ta) |
| Rds On (Max) @ Id, Vgs | 24mOhm @ 1.5A, 4.5V |
| Supplier Device Package | ULGA004-W-1010-RA01 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±8V |
| Vgs(th) (Max) @ Id | 1V @ 394µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
