FK4B01110L1

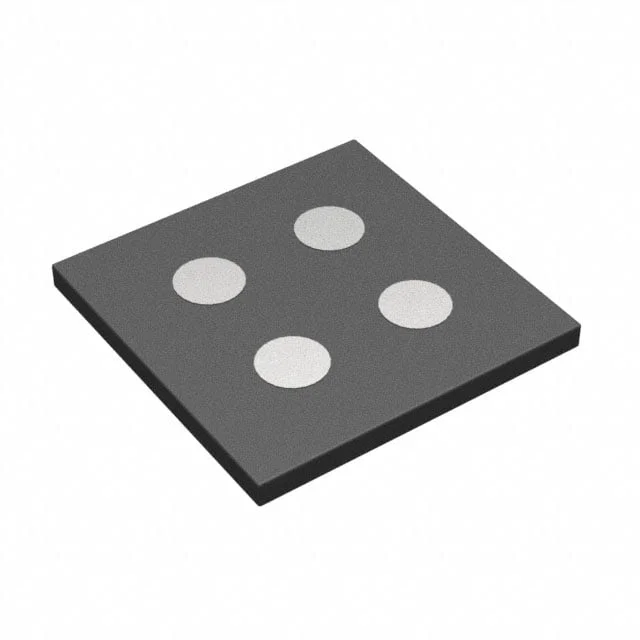

MOSFET N-CH 12V 2.3A ALGA004
- Üretici
- Panasonic
- Paket/Kılıf
- 4-XFLGA
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- FK4B01110L1
FK4B01110L1 Hakkında
Panasonic FK4B01110L1, N-Channel MOSFET transistörüdür. 12V Drain-Source gerilimi ve 2.3A sürekli dren akımı ile çalışır. 64mOhm maksimum On-Resistance (Rds On) değerine sahiptir. 4.5V gate sürme geriliminde devreye alınır. Surface mount ALGA004 (4-XFLGA, CSP) paketinde sunulur. -40°C ile +85°C arasında çalışır. Güç dağılımı 340mW'ye kadar destekler. Analog anahtarlama, DC-DC dönüştürücüler, motor sürücüler ve güç yönetimi uygulamalarında kullanılan kompakt bir devre elemanıdır. Düşük kapasitans değerleri (Ciss: 274 pF) hızlı anahtarlama işlemleri için uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 2.3A (Ta) |
| Drain to Source Voltage (Vdss) | 12 V |
| Drive Voltage (Max Rds On, Min Rds On) | 1.5V, 4.5V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 2.55 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 274 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -40°C ~ 85°C (TA) |
| Package / Case | 4-XFLGA, CSP |
| Part Status | Obsolete |
| Power Dissipation (Max) | 340mW (Ta) |
| Rds On (Max) @ Id, Vgs | 64mOhm @ 1.5A, 4.5V |
| Supplier Device Package | ALGA004-W-0606-RA01 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±8V |
| Vgs(th) (Max) @ Id | 1V @ 118µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
