Transistörler - FET, MOSFET - Tekil

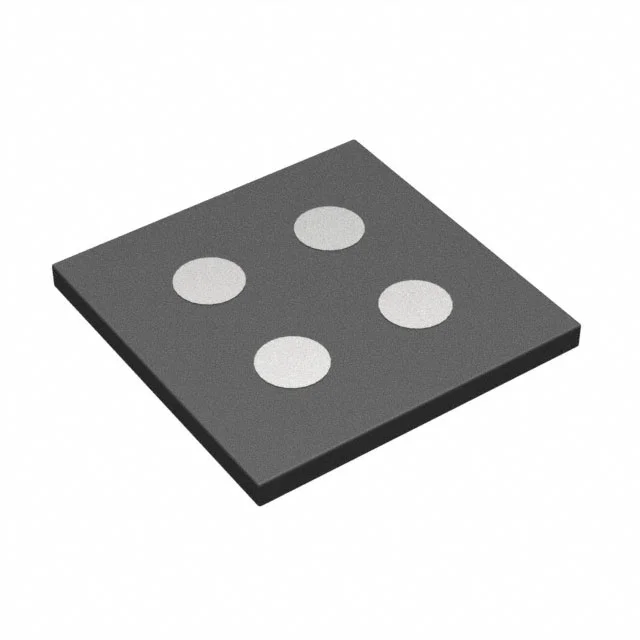

FK4B01100L1
MOSFET N-CH 12V 3.4A XLGA004
- Üretici
- Panasonic
- Paket/Kılıf
- 4-XFLGA
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- FK4B01100L1
FK4B01100L1 Hakkında
FK4B01100L1, Panasonic tarafından üretilen N-Channel MOSFET transistördür. 12V drain-source gerilimi ve 3.4A sürekli drain akımı ile tasarlanmıştır. 4.5V gate geriliminde 30mOhm'luk düşük on-state direnç sağlar. Surface mount XLGA004-W-0808-RA01 paketinde sunulan bu bileşen, -40°C ile 85°C arasında çalışabilir. 5.8nC gate yükü ve 275pF input kapasitansi ile hızlı anahtarlama uygulamalarına uygundur. Endüstriyel kontrol devreleri, motor sürücüleri ve güç yönetimi uygulamalarında kullanılır. Bileşen şu anda üretimi sonlandırılmıştır (Obsolete).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 3.4A (Ta) |
| Drain to Source Voltage (Vdss) | 12 V |
| Drive Voltage (Max Rds On, Min Rds On) | 1.5V, 4.5V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 5.8 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 275 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -40°C ~ 85°C (TA) |
| Package / Case | 4-XFLGA, CSP |
| Part Status | Obsolete |
| Power Dissipation (Max) | 360mW (Ta) |
| Rds On (Max) @ Id, Vgs | 30mOhm @ 1.5A, 4.5V |
| Supplier Device Package | XLGA004-W-0808-RA01 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±8V |
| Vgs(th) (Max) @ Id | 1V @ 236µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
