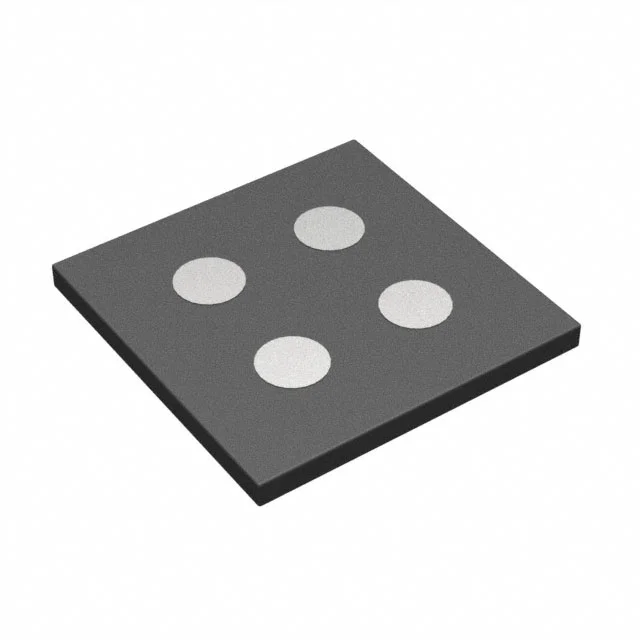

FJ4B01110L1
MOSFET P-CH 12V 1.4A ALGA004
- Üretici
- Panasonic
- Paket/Kılıf
- 4-XFLGA
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- FJ4B01110L1
FJ4B01110L1 Hakkında
Panasonic FJ4B01110L1, P-Channel MOSFET transistördür. 12V drain-source gerilimi ve 1.4A sürekli drenaj akımı kapasitesi ile tasarlanmıştır. 153mΩ maksimum Rds(On) değeri ile düşük direnç özelliği gösterir. 4.5V gate sürme geriliminde optimal performans sağlar. ALGA004 paketinde surface mount uygulamalarına uygun olup, -40°C ile +85°C arasında çalışmaktadır. Anahtarlama devreleri, güç yönetimi uygulamaları ve analog switch tasarımlarında kullanılmaya uygundur. 340mW maksimum güç tüketimi ile kompakt ve verimli tasarımlar için tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 1.4A (Ta) |
| Drain to Source Voltage (Vdss) | 12 V |
| Drive Voltage (Max Rds On, Min Rds On) | 1.5V, 4.5V |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 3.3 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 226 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -40°C ~ 85°C (TA) |
| Package / Case | 4-XFLGA, CSP |
| Part Status | Obsolete |
| Power Dissipation (Max) | 340mW (Ta) |
| Rds On (Max) @ Id, Vgs | 153mOhm @ 700mA, 4.5V |
| Supplier Device Package | ALGA004-W-0606-RA01 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±8V |
| Vgs(th) (Max) @ Id | 1V @ 598µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
