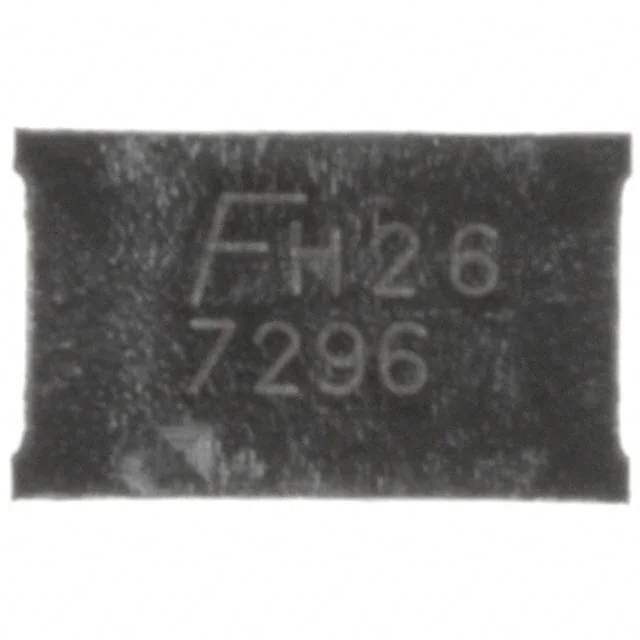

FDZ7296
MOSFET N-CH 30V 11A 18BGA
- Üretici
- onsemi
- Paket/Kılıf
- 18-WFBGA
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- FDZ7296
FDZ7296 Hakkında
FDZ7296, onsemi tarafından üretilen N-Channel MOSFET transistörüdür. 30V drain-source gerilim, 11A sürekli drain akımı ve 8.5mOhm (10V, 11A) düşük on-resistance özellikleriyle anahtarlama uygulamalarında kullanılmaya uygundur. 18-WFBGA paketinde sunulan bu bileşen, DC-DC konvertörleri, güç yönetimi devreleri ve motorlar sürücüleri gibi uygulamalarda yer bulur. Geniş çalışma sıcaklık aralığı (-55°C ~ 150°C) ve düşük gate charge (31nC) ile hızlı anahtarlama performansı sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 11A (Ta) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 31 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1520 pF @ 15 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 18-WFBGA |
| Part Status | Obsolete |
| Power Dissipation (Max) | 2.1W (Ta) |
| Rds On (Max) @ Id, Vgs | 8.5mOhm @ 11A, 10V |
| Supplier Device Package | 18-BGA (2.5x4) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 3V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
