Transistörler - FET, MOSFET - Tekil

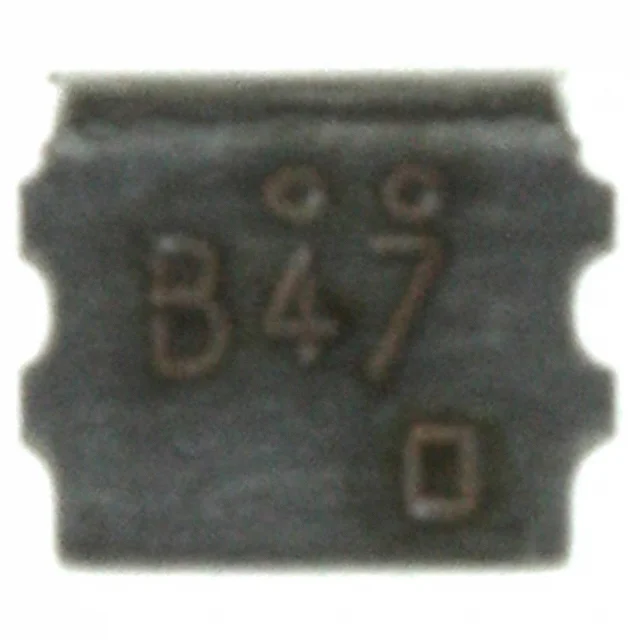

FDZ493P
MOSFET P-CH 20V 4.6A 9BGA
- Üretici
- onsemi
- Paket/Kılıf
- 9-WFBGA
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- FDZ493P
FDZ493P Hakkında
FDZ493P, onsemi tarafından üretilen P-channel MOSFET transistörüdür. 20V drain-source voltajında 4.6A sürekli drenaj akımı sağlayarak, güç elektronikleri uygulamalarında anahtar elemanı olarak işlev görür. 46mΩ maksimum Rds(on) değeriyle düşük iletim kaybı sunar. 9-WFBGA kompakt paketlemesi ile yüksek yoğunluklu PCB tasarımlarında tercih edilir. Anahtarlama uygulamaları, DC-DC dönüştürücüler, güç yönetimi devreleri ve batarya uygulamalarında kullanılmaktadır. -55°C ile +150°C aralığında çalışma imkanı sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 4.6A (Ta) |
| Drain to Source Voltage (Vdss) | 20 V |
| Drive Voltage (Max Rds On, Min Rds On) | 2.5V, 4.5V |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 11 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 754 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 9-WFBGA |
| Part Status | Obsolete |
| Power Dissipation (Max) | 1.7W (Ta) |
| Rds On (Max) @ Id, Vgs | 46mOhm @ 4.6A, 4.5V |
| Supplier Device Package | 9-BGA (1.55x1.55) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±12V |
| Vgs(th) (Max) @ Id | 1.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
