Transistörler - FET, MOSFET - Tekil

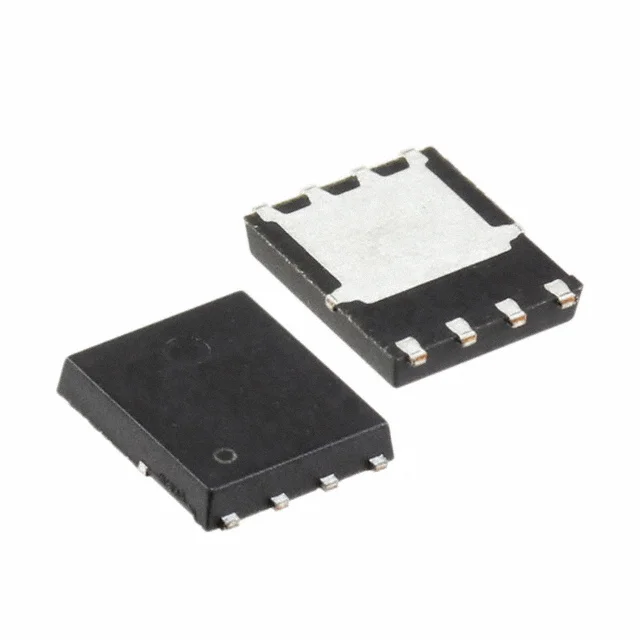

FDWS86068-F085
MOSFET N-CH 100V 80A 8DFN
- Üretici
- onsemi
- Paket/Kılıf
- 8-PowerTDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- FDWS86068
FDWS86068-F085 Hakkında
FDWS86068-F085, onsemi tarafından üretilen N-Channel MOSFET transistördür. 100V drain-source gerilimi ve 80A sürekli drain akımı kapasitesi ile güç uygulamalarında kullanılan bir yarı iletken bileşenidir. 6.4mΩ maksimum on-state direnci ile düşük kayıp uygulamalarında tercih edilir. Surface Mount 8-DFN pakette sunulan bu transistör, motor kontrol, güç kaynakları, DC-DC dönüştürücüler ve yüksek akım anahtarlama devreleri gibi uygulamalarda kullanılır. -55°C ile 150°C arasında çalışabilir ve 214W güç disipasyon kapasitesine sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 80A (Tc) |
| Drain to Source Voltage (Vdss) | 100 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 43 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 2220 pF @ 50 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerTDFN |
| Part Status | Active |
| Power Dissipation (Max) | 214W (Ta) |
| Rds On (Max) @ Id, Vgs | 6.4mOhm @ 80A, 10V |
| Supplier Device Package | 8-DFN (5.1x6.3) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
