Transistörler - FET, MOSFET - Tekil

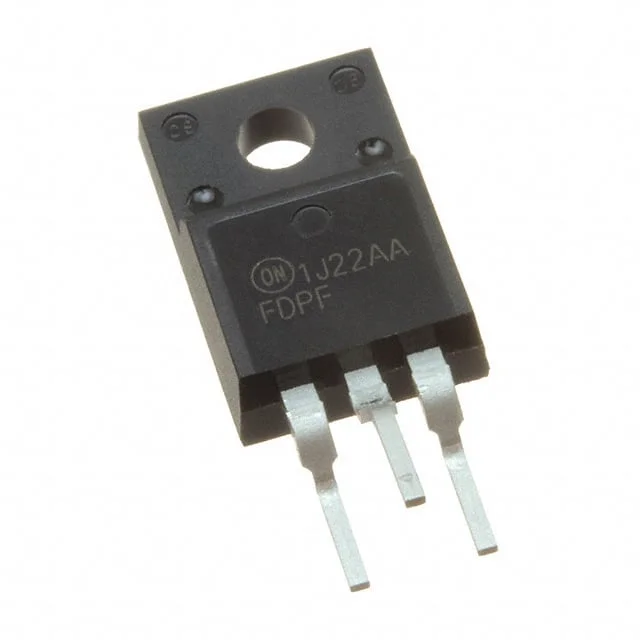

FDPF51N25RDTU
MOSFET N-CH 250V 51A TO220F
- Üretici
- onsemi
- Paket/Kılıf
- TO-220-3 Full Pack
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- FDPF51N25
FDPF51N25RDTU Hakkında
FDPF51N25RDTU, onsemi tarafından üretilen 250V N-Channel MOSFET transistörüdür. 51A sürekli drain akımı kapasitesi ile yüksek güç uygulamalarında kullanılan bu bileşen, 60mΩ maksimum RDS(on) değerine sahiptir. TO-220-3 paket tipinde sağlanan transistör, anahtarlama ve güç yönetimi devrelerinde, DC-DC konverterlerinde, motor kontrol uygulamalarında ve endüstriyel güç sistemlerinde yaygın olarak kullanılır. -55°C ile +150°C arasında çalışabilmekte ve 38W maksimum güç dağılımına sahiptir. 10V gate sürüş voltajında optimal performans gösterir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 51A (Tc) |
| Drain to Source Voltage (Vdss) | 250 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 70 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 3410 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-220-3 Full Pack, Formed Leads |
| Part Status | Last Time Buy |
| Power Dissipation (Max) | 38W (Tc) |
| Rds On (Max) @ Id, Vgs | 60mOhm @ 25.5A, 10V |
| Supplier Device Package | TO-220F (LG-Formed) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±30V |
| Vgs(th) (Max) @ Id | 5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
