Transistörler - FET, MOSFET - Tekil

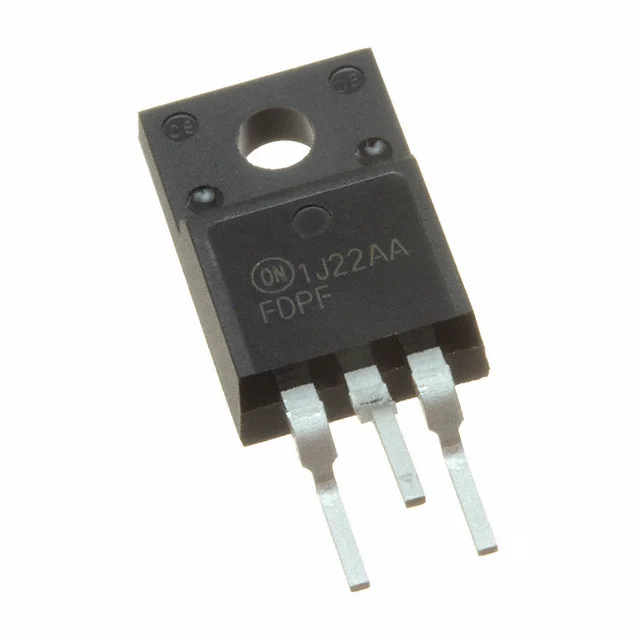

FDPF33N25TRDTU
MOSFET N-CHANNEL 250V TO220F
- Üretici
- onsemi
- Paket/Kılıf
- TO-220-3 Full Pack
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- FDPF33N25TR
FDPF33N25TRDTU Hakkında
FDPF33N25TRDTU, onsemi tarafından üretilen N-Channel MOSFET transistörüdür. 250V drain-source gerilimi ve 33A sürekli dren akımı kapasitesiyle güç yönetimi uygulamalarında kullanılan bir anahtarlama elemanıdır. TO-220-3 paketinde sunulan bu transistör, 94mOhm maksimum Rds(on) değeri ile düşük iletim kayıpları sağlar. -55°C ile +150°C arasında çalışabilen ve 37W maksimum güç dağılımı kapasitesine sahip olan FDPF33N25TRDTU, endüstriyel kontrol sistemleri, DC-DC dönüştürücüler, motor sürücüler ve güç kaynakları gibi uygulamalarda yaygın olarak tercih edilir. 10V gate drive geriliminde optimize edilen tasarımı, modern anahtarlama devrelerinde verimli performans sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 33A (Tc) |
| Drain to Source Voltage (Vdss) | 250 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 48 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 2135 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-220-3 Full Pack, Formed Leads |
| Part Status | Last Time Buy |
| Power Dissipation (Max) | 37W (Tc) |
| Rds On (Max) @ Id, Vgs | 94mOhm @ 16.5A, 10V |
| Supplier Device Package | TO-220F (LG-Formed) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±30V |
| Vgs(th) (Max) @ Id | 5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
