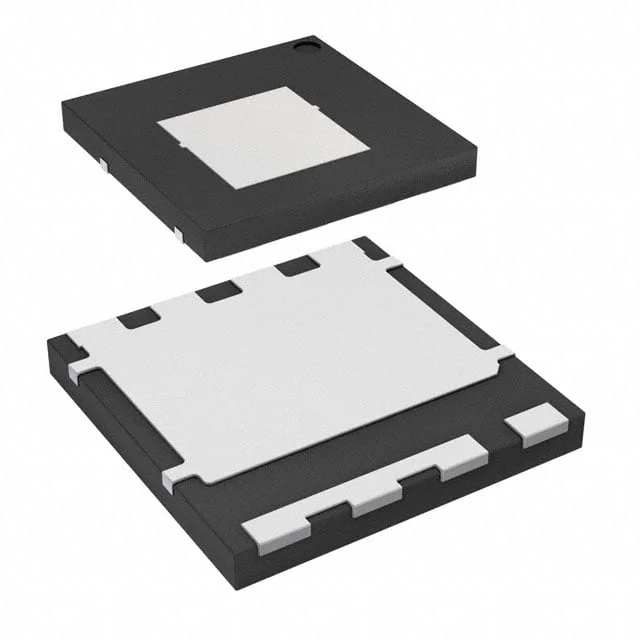

FDMT80080DC
MOSFET N-CH 80V 36A/254A 8DUAL
- Üretici
- onsemi
- Paket/Kılıf
- 8-PowerVDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- FDMT80080DC
FDMT80080DC Hakkında
FDMT80080DC, onsemi tarafından üretilen N-kanal MOSFET transistördür. 80V drain-source gerilimi ve 36A sürekli drain akımı kapasitesiyle güç elektronikleri uygulamalarında kullanılır. 1.35mΩ maksimum RDS(on) değeri ile düşük iletim kaybı sağlar. 8-PowerVDFN (Cool88) paketinde sunulan bu komponentin gate drive gerilimi 8V-10V arasında ayarlanabilir. Geniş çalışma sıcaklık aralığı (-55°C ~ 150°C) ve yüksek güç yayılma kapasitesi (156W @ Tc) sayesinde motor kontrol, anahtarlama güç kaynakları, DC-DC dönüştürücüler ve enerji yönetim sistemlerinde yaygın olarak uygulanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 36A (Ta), 254A (Tc) |
| Drain to Source Voltage (Vdss) | 80 V |
| Drive Voltage (Max Rds On, Min Rds On) | 8V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 273 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 20720 pF @ 40 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerVDFN |
| Part Status | Active |
| Power Dissipation (Max) | 3.2W (Ta), 156W (Tc) |
| Rds On (Max) @ Id, Vgs | 1.35mOhm @ 36A, 10V |
| Supplier Device Package | 8-Dual Cool™88 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
