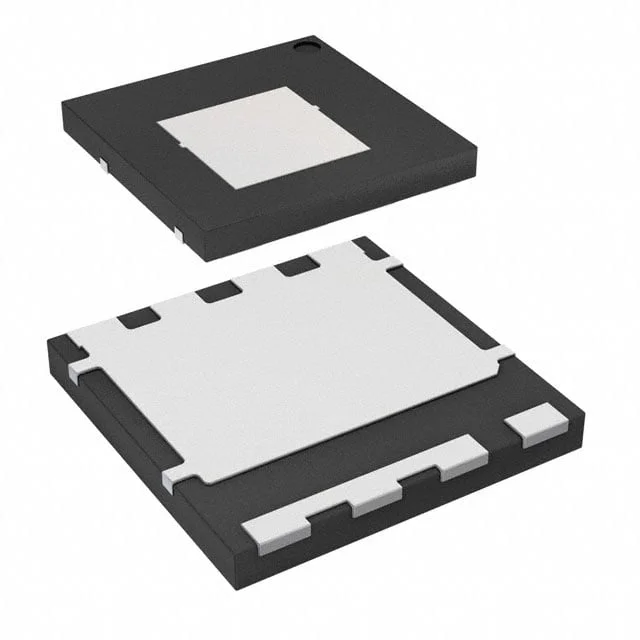

FDMT80060DC
MOSFET N-CH 60V 43A/292A 8DUAL
- Üretici
- onsemi
- Paket/Kılıf
- 8-PowerVDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- FDMT80060DC
FDMT80060DC Hakkında
FDMT80060DC, onsemi tarafından üretilen N-Channel MOSFET transistördür. 60V drain-source voltaj rating'i ile güç yönetimi ve anahtarlama uygulamalarında kullanılır. 43A sürekli drain akımı (Ta) ve 292A (Tc) kapasitesiyle yüksek akım işleme kabiliyetine sahiptir. 1.1mOhm maksimum RDS(on) değeri ile düşük iletim kaybı sağlar. Surface mount 8-PowerVDFN paketi, kompakt tasarımlar için uygun olup, -55°C ile +150°C arasında çalışabilir. DC-DC dönüştürücüler, motor sürücüleri, güç kaynakları ve enerji verimliliği gerektiren devrelerde yaygın olarak uygulanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 43A (Ta), 292A (Tc) |
| Drain to Source Voltage (Vdss) | 60 V |
| Drive Voltage (Max Rds On, Min Rds On) | 8V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 238 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 20170 pF @ 30 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerVDFN |
| Part Status | Active |
| Power Dissipation (Max) | 3.2W (Ta), 156W (Tc) |
| Rds On (Max) @ Id, Vgs | 1.1mOhm @ 43A, 10V |
| Supplier Device Package | 8-Dual Cool™88 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4.5V @ 250µA |
