Transistörler - FET, MOSFET - Tekil

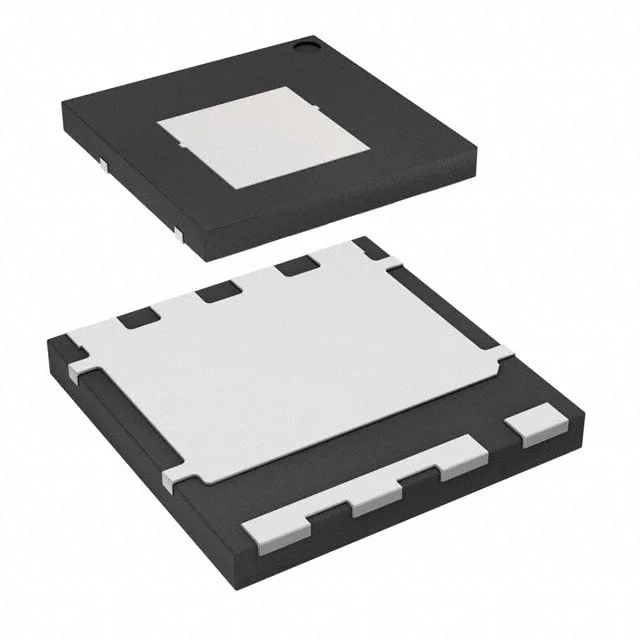

FDMT80040DC
MOSFET N-CH 40V 420A 8PQFN
- Üretici
- onsemi
- Paket/Kılıf
- 8-PowerVDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- FDMT80040DC
FDMT80040DC Hakkında
FDMT80040DC, onsemi tarafından üretilen N-Channel MOSFET transistördür. 40V drain-source gerilim (Vdss) ve 420A sürekli dren akımı (Id) kapasitesine sahiptir. 0.56mOhm maksimum Rds(on) değeri ile düşük direnç özelliği sunar. Surface Mount paketi (8-PowerVDFN/8-Dual Cool™88) ile kompakt PCB tasarımlarına uyum sağlar. -55°C ile 150°C işletme sıcaklık aralığında çalışır ve maksimum 156W güç tüketebilir. Yüksek akım uygulamalarında switching ve amplifikasyon işlevlerinde, güç yönetimi devrelerinde, motor kontrol uygulamalarında ve DC-DC konvertörlerde kullanılan bir yüksek akım MOSFET'i.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 420A (Tc) |
| Drain to Source Voltage (Vdss) | 40 V |
| Drive Voltage (Max Rds On, Min Rds On) | 6V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 338 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 26110 pF @ 20 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerVDFN |
| Part Status | Active |
| Power Dissipation (Max) | 156W (Tc) |
| Rds On (Max) @ Id, Vgs | 0.56mOhm @ 64A, 10V |
| Supplier Device Package | 8-Dual Cool™88 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
