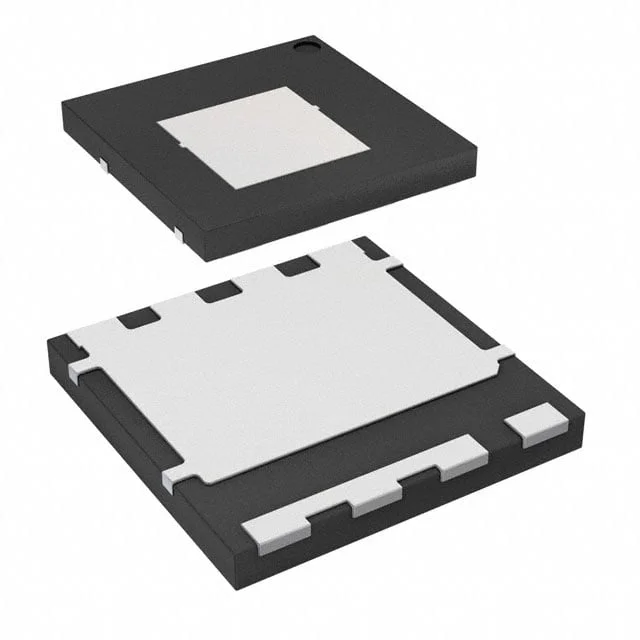

FDMT800152DC
MOSFET N-CH 150V 8 DUAL COOL88
- Üretici
- onsemi
- Paket/Kılıf
- 8-PowerVDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- FDMT800152DC
FDMT800152DC Hakkında
FDMT800152DC, onsemi tarafından üretilen N-Channel MOSFET transistördür. 150V drain-source gerilimi ve 13A (Ta) / 72A (Tc) sürekli drenaj akımı kapasitesi ile güç yönetimi ve anahtarlama uygulamalarında kullanılır. 9mΩ maksimum RDS(on) değeri ile düşük güç kaybı sağlar. 8-PowerVDFN (Dual Cool™88) SMD paketinde sunulan bu bileşen, -55°C ile 150°C arasında çalışabilir. DC-DC konvertörler, motor sürücüleri, güç dağıtım sistemleri ve endüstriyel anahtarlama devreleri gibi uygulamalarda tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 13A (Ta), 72A (Tc) |
| Drain to Source Voltage (Vdss) | 150 V |
| Drive Voltage (Max Rds On, Min Rds On) | 6V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 83 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 5875 pF @ 75 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerVDFN |
| Part Status | Active |
| Power Dissipation (Max) | 3.2W (Ta), 113W (Tc) |
| Rds On (Max) @ Id, Vgs | 9mOhm @ 13A, 10V |
| Supplier Device Package | 8-Dual Cool™88 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
